I den fartsfylte verdenen av elektronikkproduksjon, hvor kompakte design, lette strukturer og overlegen ytelse er essensielle,Stive flex pcbshar fremstått som en av de mest innovative løsningene. Ved å kombinere holdbarheten til stive brett med allsidigheten til fleksible kretsløp, omformer stive flex PCB hvordan ingeniører designer alt fra forbrukerelektronikk til romfartssystemer. I denne artikkelen vil vi dykke dypt inn i hva stive flex PCB er, hvordan de fungerer, hvorfor de blir stadig mer populære, og hvordan deres unike parametere gjør dem til det optimale valget for applikasjoner med høy etterspørsel.

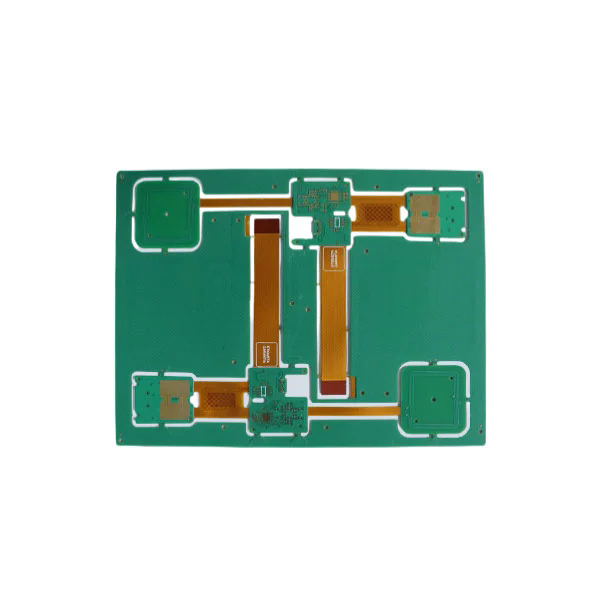

En stiv flex PCB er et hybridtrykt kretskort som integrerer både stive og fleksible underlag i en enkelt, sømløs design. I motsetning til tradisjonelle stive PCB, som helt består av stive FR4 eller lignende materialer, eller rent fleksible kretsløp som bruker polyimidfilmer, kombinerer stive flex PCB -er begge teknologiene for å maksimere ytelse og designfrihet.
I kjernen støtter den stive seksjonen komponenter som krever mekanisk stabilitet, for eksempel kontakter, mikrokontrollere eller integrerte kretsløp, mens den fleksible delen lar brettet bøye, brette eller vri for å passe inn i kompakte kabinetter. Dette gjør stive flex PCB -er ideell for applikasjoner der plassen er begrenset, men høy pålitelighet er avgjørende.
Signalintegritet: Kortere sammenkoblinger mellom stive og flexlag minimerer signaltap og forbedrer dataoverføring med høy hastighet.
Mekanisk allsidighet: Den fleksible delen tillater folding, noe som reduserer den generelle enhetsstørrelsen og eliminerer klumpete ledninger.
Pålitelighetsforbedring: Integrering av flex og stive deler i en enkelt PCB minimerer loddefuger og kontakter, som er vanlige feilpunkter.
Denne blandingen av ytelse og designfleksibilitet har gjort stive flex PCB -er stadig viktigere i bransjer som medisinsk utstyr, militær elektronikk, bilsystemer og forbrukerapparater.
Elektronikkprodusenter står ofte overfor en kritisk beslutning når du velger PCB -typer: Bør de bruke en tradisjonell stiv PCB, en fleksibel PCB eller en stiv flex PCB? Her er de viktigste grunnene til at stive flex PCB blir det foretrukne valget for avanserte design.
| Trekk | Stiv PCB | Fleksibel PCB | Stiv flex pcb |
|---|---|---|---|
| Romutnyttelse | Begrenset | Glimrende | Glimrende |
| Mekanisk holdbarhet | Høy | Moderat | Høy |
| Design fleksibilitet | Lav | Høy | Høy |
| Signalintegritet | Moderat | Moderat | Glimrende |
| Monteringskompleksitet | Høy (flere kontakter) | Høy | Lav |
| Pålitelighet | God | Moderat | Glimrende |
Stive flex PCB tilbyr det beste fra begge verdener ved å kombinere robustheten til stive PCB med tilpasningsevnen til fleksible kretsløp. Dette resulterer i:
Kompakte design: Viktige for smarttelefoner, wearables og IoT -enheter.
Redusert vekt: Kritisk for luftfarts-, droner og bilapplikasjoner.
Færre tilkoblingspunkter: Reduserer potensielle feilpunkter og forbedrer levetid for produktet.
Forbedret ytelse: Opprettholder overlegen signaloverføring selv i høyfrekvente applikasjoner.
Medisinsk utstyr: Pacemakers, bildesystemer og kirurgiske verktøy.
Aerospace & Defense: Avionics, Radar Systems and Military-Grade Electronics.
Automotive: Advanced Driver-Assistance Systems (ADAS), Infotainment Systems og EV Battery Management.
Forbrukerelektronikk: Smarttelefoner, nettbrett, kameraer og spillkonsoller.
Ved å aktivere miniatyrisering mens du opprettholder strukturell integritet, har stive flex PCB blitt en uunnværlig komponent i neste generasjons elektroniske enheter.
Når du velger en stiv flex PCB -leverandør, er det avgjørende å forstå de tekniske parametrene. Produksjon av høy kvalitet sikrer holdbarhet, ytelse og overholdelse av strenge bransjestandarder. Nedenfor er et sammendrag av de viktigste produktspesifikasjonene som definerer en overlegen stiv flex PCB:
| Parameter | Spesifikasjon |
|---|---|
| Materiale | FR4, Polyimide, Pet |
| Lagtelling | 2 til 20+ lag |
| Kobber tykkelse | 0,5 oz til 4 oz |
| Min. Linjebredde/avstand | 0,075 mm / 0,075 mm |
| Hullstørrelse | Min. 0,1 mm |
| Flex Bend Radius | Så lavt som 0,5 mm |
| Overflatebehandling | Enig, hasl, OSP, fordypningssølv, gullbelegg |
| Driftstemperatur | -40 ° C til +150 ° C. |
| Impedansekontroll | ± 10% |
| Sertifiseringer | ROHS, UL, ISO9001, IPC-6013 |
Disse spesifikasjonene sikrer at PCB opprettholder høy elektrisk ytelse og tåler tøffe miljøforhold. Produsenter som spesialiserer seg på stive flex PCB -er bruker avanserte fabrikasjonsteknikker som laserboring, kontrollert impedansruting og automatisert optisk inspeksjon for å garantere presisjon og pålitelighet.
Å velge riktig produsent er like kritisk som å velge riktig PCB -design. Her er en sjekkliste for å hjelpe deg med å evaluere en pålitelig stiv Flex PCB -leverandør:
Ingeniørkompetanse: Forsikre deg om at produsenten har erfaring med håndtering av kompleks flerlags stive flex PCB -design.
Materialkvalitet: Bruk bare høykvalitets FR4 og polyimid for å sikre holdbarhet og fleksibilitet.
Kvalitetssikring: Se etter strenge testprotokoller, inkludert AOI, impedansestesting og termiske stresstester.
Tilpasningsalternativer: Velg en leverandør som tilbyr skreddersydde løsninger for dine spesifikke applikasjonskrav.
Ledetid og skalerbarhet: Rask prototyping kombinert med evnen til å skalere opp for masseproduksjon er avgjørende.
Falway er en ledende stiv flex PCB-produsent med mange års erfaring med å levere løsninger av høy kvalitet for bransjer inkludert medisinsk, bilindustri, romfart og forbrukerelektronikk. Våre produkter er produsert med topp moderne utstyr, i samsvar med IPC-6013-standarder, og gjennomgår streng kvalitetstesting for å sikre ytelsen til toppnivå.
Enten du trenger en kompleks flerlagsdesign eller en kostnadseffektiv prototype, gir Fanyway omfattende støtte fra designkonsultasjon til sluttproduksjon.
Q1. Hva er de viktigste fordelene ved å bruke stive flex PCB i produktdesign?
A1. Stive flex PCB tillater kompakte design, reduserer totalvekten, minimer sammenkoblinger og forbedrer signalintegriteten. Disse fordelene gjør dem ideelle for bransjer der pålitelighet og miniatyrisering er kritiske, for eksempel luftfart, bilindustri og medisinsk teknologi.
Q2. Er stive flex PCB dyrere enn tradisjonelle stive PCB?
A2. Selv om de innledende produksjonskostnadene for stive flex PCB kan være høyere, reduserer de ofte de samlede produksjonsutgiftene ved å minimere kontakter, forbedre påliteligheten og muliggjøre effektiv montering. I applikasjoner med høy ytelse leverer de betydelige kostnadsbesparelser i forhold til produktets livssyklus.
Stive flex PCB omdefinerer moderne elektronikk ved å gi uovertruffen designfleksibilitet, pålitelighet og ytelse. De gjør ingeniører å lage kompakte, men allikevel robuste produkter som oppfyller de økende kravene til bransjer som spenner fra medisinsk teknologi til romfart.
PåFalway, Vi spesialiserer oss på å produsere stive flex PCB av høy kvalitet skreddersydd til dine behov. Med våre nyskapende fasiliteter, strenge testprotokoller og ingeniørkompetanse, hjelper vi deg med å oppnå optimal ytelse og pålitelighet for produktene dine.
Klar til å ta elektronikkdesign til neste nivå?Kontakt ossI dag for å diskutere prosjektet ditt og oppdage hvordan Fanyway kan levere den perfekte stive Flex PCB -løsningen.
-
