I dagens elektronikkindustri vokser etterspørselen etter høyytelses- og holdbare trykte kretskort (PCB) raskt.Tung kobber PCBS, også kjent som tykke kobber -PCB, har blitt en foretrukket løsning for bransjer som krever høy strømkapasitet, overlegen termisk styring og forbedret pålitelighet under ekstreme forhold. Fra bilkraftsystemer til utstyr for fornybar energi spiller disse tavlene en kritisk rolle i moderne elektronikk.

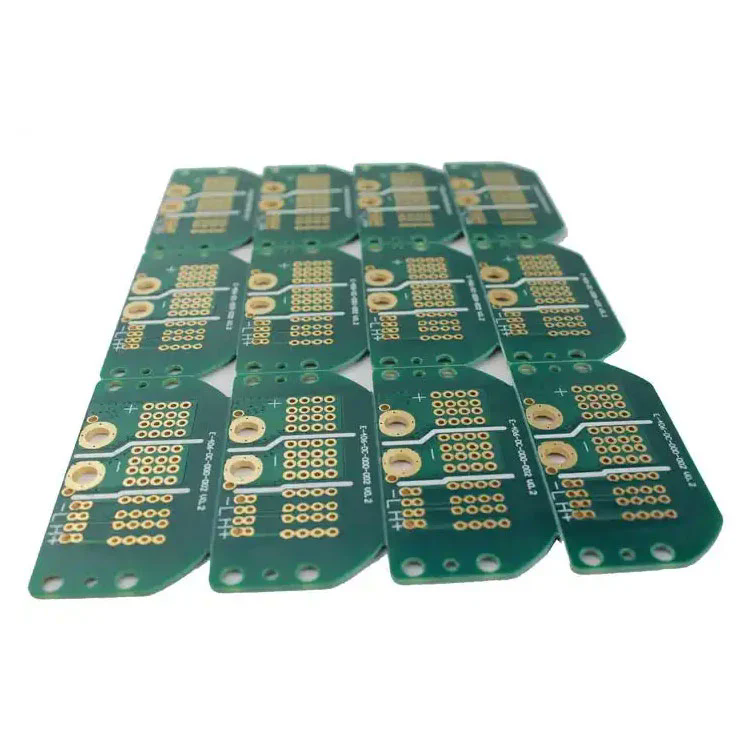

En tung kobber -PCB er en type trykt kretskort som inneholder kobberledere med en tykkelse fra 3 oz/ft² til 20 oz/ft² eller mer. I motsetning til standard PCB, som vanligvis bruker kobberlag på 1 oz/ft² eller mindre, er tunge kobber -PCB -er designet for å håndtere betydelig høyere strømbelastning og tåle ekstrem termisk spenning.
Høy strøm bæreevne - tykkere kobberlag gjør det mulig for PCB å håndtere høyere strømmer uten å overopphetes eller skade kretsen.
Forbedret termisk styring - Tung kobber -PCB -er sprer varmen mer effektivt, noe som gjør dem ideelle for applikasjoner der strømtettheten er høy.
Forbedret mekanisk styrke - Den tykkere kobberbelegget gir stivhet og holdbarhet, slik at brettet tåler tøffe driftsmiljøer.
Kompakte designmuligheter-Designere kan integrere høystrøm og lavstrømskretser på samme brett, og redusere total størrelse og vekt.
Bedre pålitelighet-Med redusert risiko for kretssvikt under høye belastninger, er disse brettene godt egnet for oppdragskritiske applikasjoner.
Tunge kobber -PCB -er er spesielt viktige i kraftelektronikk, bilsystemer, industrielt utstyr, fornybar energiløsninger og luftfartsteknologier. Ved å øke kobbertykkelsen, kan ingeniører sikre effektiv strømstrøm og redusere sjansene for termisk-relaterte feil, noe som gjør disse brettene til en nødvendighet for moderne elektronikk.
Når du velger en tung kobber PCB, spiller tekniske spesifikasjoner en nøkkelrolle i å bestemme ytelse og egnethet for applikasjonen din. Nedenfor er et omfattende tabell som oppsummerer de typiske spesifikasjonene for våre tunge kobber -PCB:
| Spesifikasjon | Detaljer |
|---|---|
| Kobber tykkelse | 3 oz/ft² til 20 oz/ft² (tilpassbar) |
| Lagtelling | 1 til 32 lag |
| Basismateriale | FR4, Rogers, Polyimide, Metal Core |
| Styretykkelse | 0,8 mm til 6,0 mm |
| Overflatebehandling | Hasl, enstemmig, osp, fordypningsølv, enepig |
| Loddemaske | Grønn, blå, rød, svart, hvit |
| Minimum sporingsbredde | 3 mils |
| Minimumsavstand | 3 mils |
| Termisk konduktivitet | Høy, optimalisert for varmeavledning |
| Driftstemperatur | -55 ° C til +150 ° C. |
| Applikasjoner | Power Electronics, Automotive, Aerospace, Industrial Machinery, Solar Inverters |
Ved å velge riktige spesifikasjoner, kan ingeniører optimalisere PCB for miljøer med høy strøm, høye temperaturer eller høye pålitelighet. For eksempel krever strømkonvertere og elektriske kjøretøykontrollere tavler med kobbertykkelser over 8 oz, mens industrielle motorførere kan trenge enda høyere kapasitet.
Produksjonsprosessen med tunge kobber -PCB -er skiller seg betydelig fra standard PCB på grunn av økt kobbertykkelse. Spesialiserte teknikker brukes for å sikre holdbarhet og nøyaktighet.
Prosessen begynner med å velge laminater av høy kvalitet som FR4- eller metallkjerneunderlag. Det valgte materialet må tåle ekstrem varme og mekanisk stress.
Standard PCB -er bruker enkle etseprosesser, men tunge kobber -PCB -er krever differensiell etsning for å sikre presise lederformer uten å undergrave. Dette er avgjørende for å opprettholde integriteten til tykke kobberspor.
Plateringsteknologi brukes til å bygge opp kobbertykkelse både på overflaten og innenfor vias. Gjennomgående plettering forbedrer strømstrømmen mellom lag og forhindrer overoppheting.
Flere kobberlag er laminert under høy temperatur og trykk. Spesialiserte harpikssystemer brukes for å forhindre delaminering og opprettholde strukturell integritet.
Loddemasker med høy temperatur påføres for å beskytte kobberspor. Overflatebehandlinger som Enig eller HASL tilsettes for å forbedre loddebarhet og korrosjonsbestandighet.
Hvert styre gjennomgår elektrisk testing, termiske sykkeltester og pålitelighetskontroller for å sikre at den oppfyller strenge bransjestandarder.
Denne sterkt kontrollerte prosessen sikrer at tunge kobber-PCB-er gir eksepsjonell ytelse, holdbarhet og sikkerhet, noe som gjør dem egnet for oppdragskritiske applikasjoner.
Tunge kobber -PCB -er er mye vedtatt på tvers av bransjer der høye kraft, ekstreme temperaturer og pålitelighet er avgjørende.
Brukes i omformere, likerettere og kraftomformere, håndterer disse brettene høye strømmer uten at det går ut over ytelsen.
Elektriske kjøretøykontrollere, batteriledelsessystemer og LED-lyskastere er avhengige av tunge kobber-PCB for termisk effektivitet og langsiktig holdbarhet.
Kraftige motorer, robotsystemer og fabrikkautomatiseringsmaskiner krever PCB som tåler konstante høye strømmer og temperaturer.
Solforhandlinger, vindmøller og energilagringssystemer er avhengige av tunge kobber -PCB for å håndtere svingende belastninger effektivt.
I oppdragskritiske miljøer er påliteligheten ikke omsettelig. Tunge kobber -PCB -er gir stabil ytelse under ekstreme stressforhold.
A: En standard PCB bruker typisk kobbertykkelse opp til 1 oz/ft², mens en tung kobber -PCB varierer fra 3 oz/ft² til 20 oz/ft² eller mer. Det tykkere kobberet gjør at tunge kobber-PCB kan bære høyere strømmer, forbedre varmeavledningen og håndtere ekstrem mekanisk stress, noe som gjør dem ideelle for applikasjoner med høy effekt.
A: Kobbertykkelsen avhenger av gjeldende belastning, driftstemperatur og designbegrensninger. For eksempel:
Bruksområder under 3A kan bruke 1 oz kobber.
Bruksområder mellom 3A - 10A krever vanligvis 2 oz til 4 oz kobber.
Systemer med høy effekt over 10A krever ofte 8 oz eller tykkere kobber.
Rådgivning med en erfaren PCB -produsent sikrer optimal kobbertykkelse for prosjektets behov.
I en tid der elektronikk må være kraftigere, pålitelig og effektive, gir tunge kobber -PCB -er uovertrufne fordeler. De leverer overlegen nåværende bæreevne, eksepsjonell termisk styring og langvarig holdbarhet på tvers av bransjer som bilindustri, fornybar energi, industriell automatisering og romfart.
PåFanway, Vi spesialiserer oss på å produsere tunge kobber-PCB av høy kvalitet skreddersydd for prosjektets eksakte spesifikasjoner. Med avanserte produksjonsevner og streng kvalitetskontroll, sikrer vi optimal ytelse for høyeffektapplikasjoner.
Hvis du leter etter en pålitelig partner for å levere holdbare, effektive og kostnadseffektive tunge kobber-PCB-løsninger,Kontakt oss For å diskutere dine krav.
