Fra PCB-design til masseproduksjon leverer Fanway Quick-Turn PCB-produksjonstjenester som one-stop-løsninger for å imøtekomme dine forskjellige prosjektkrav og akselerere ditt tid til markedet.

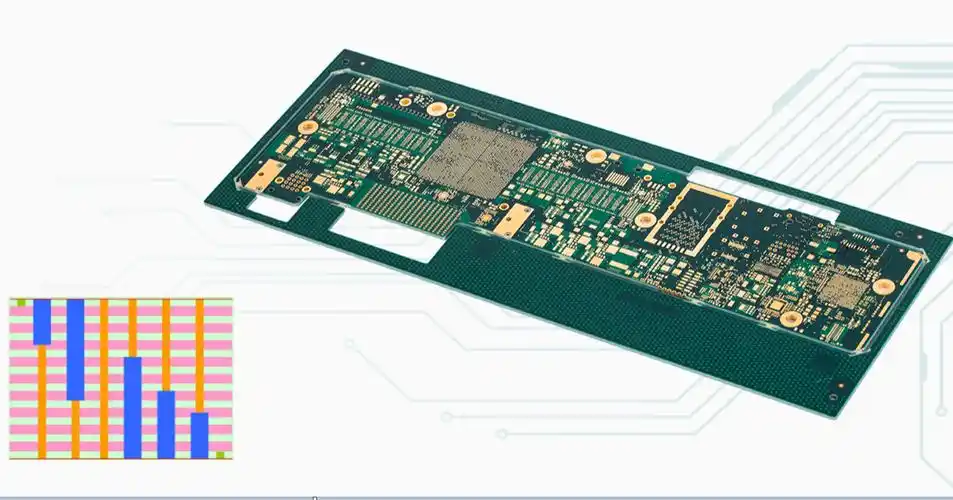

HDI PCB (Interconnect PCB med høy tetthet er en type trykt kretskort som tilbyr betydelig høyere ledningstetthet per arealenhet sammenlignet med tradisjonelle PCB-er. HDI PCB -fabrikasjon har raskt blitt den ultimate løsningen for å designe mindre, mer kompakte og holdbare elektroniske enheter. Viktige funksjoner inkluderer:
Tynnere sporingsbredder/mellomrom(Ned til 3/3 mil) muliggjør tettere tilkoblinger i begrensede områder.
Microvias(typisk <150μm i diameter) Tilrettelegger for sammenkoblinger med høy tetthet mellom lag.
Blind/begravde viasKoble inn indre lag uten å trenge gjennom ytre overflater, redusere brettstørrelsen med opptil 60% mens du forbedrer signalintegriteten.
Høyt lag teller(Opptil 20+ lag) for å støtte komplekse flerlagsarkitekturer.
Som HDI PCB -spesialist utnytter fanway -teknologien 12+ års erfaring innen avansert HDI -produksjon for å levere skreddersydde løsninger for bransjer som krever presisjon og pålitelighet:
Medisinsk:Implanterbare enheter, diagnostisk utstyr.
Automotive:ADAS, EV Battery Management Systems.
5G Kommunikasjon:Høyhastighetsserverbrett, MMWave-moduler.
Forbrukerelektronikk:Sammenleggbare smarttelefoner, miniatyriserte IoT -sensorer.
Fanway er opptatt av å være din pålitelige HDI PCB-leverandør og leverandør i Kina, og kombinerer ISO 9001-sertifiserte prosesser med IPC-6012 klasse 3-standarder for å sikre oppdragskritisk ytelse.
Vi har et strengt kvalitetskontrollsystem i produksjonen, vi har forskjellige tester som AOI, røntgen, elektrisk testing og så videre for å inspisere PCB og komponenter som sikrer et produkt av høy kvalitet.
Vi har en stabil forsyningskjede som gjør at vi kan få råvarer til lavere kostnader. Online sporingssystem og alt-i-ett-produksjon kan hjelpe oss med å redusere kostnadene.
Online sporingssystem lar oss spore bestillingsstatusen din og bedre kontrollere produksjonsplanen og levere HDI PCB i tide.
Vårt dedikerte team hjelper deg fra konsept til produksjon.
| Teknologisk klasse | Struktur | Kompleksitet | Applikasjoner |
| HDI klasse 1 | 1+n+1 | Lav | Grunnleggende forbrukerelektronikk, enkle enheter |
| HDI klasse 2 | 2+n+2 | Medium | Advanced Consumer Electronics, Automotive |
| HDI klasse 3 | 3+n+3 | Høy | High-Performance Devices, 5G, AI Systems |
| HDI klasse 4 | 4+n+4 | Ekstremt høy | Synte applikasjoner, halvleder |
| Lagtelling | 1-108L |
| Fullfør tavle tykkelse | 0,2 mm-10,0 mm |
| Maks panelstørrelse | 610mm *1200mm |
| Fullfør kobbertykkelsen | 0.5oz-12oz |
| Min linjebredde | 2,5mil/2,5mil |
| Min Finish Hole Size | 0,1 mm |
| Maks aspektforhold | 25: 1 |
| Impedans kontrolltoleranse | +/- 10% |
| Overflatefinish | Hasl (lf), enlg, lmmersion tin, lmmersion sølv, gylden finger, fullt brett med hardt gullplatting, osp, eneplg |
| Materialer: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist etc. |

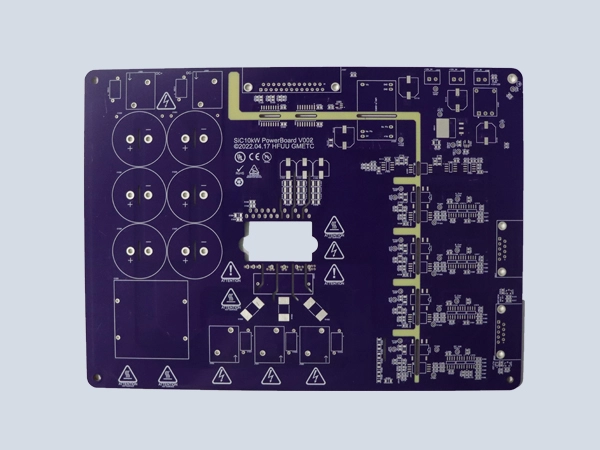

6L LED-fotoelektrisk PCB med 1-trinns HDI

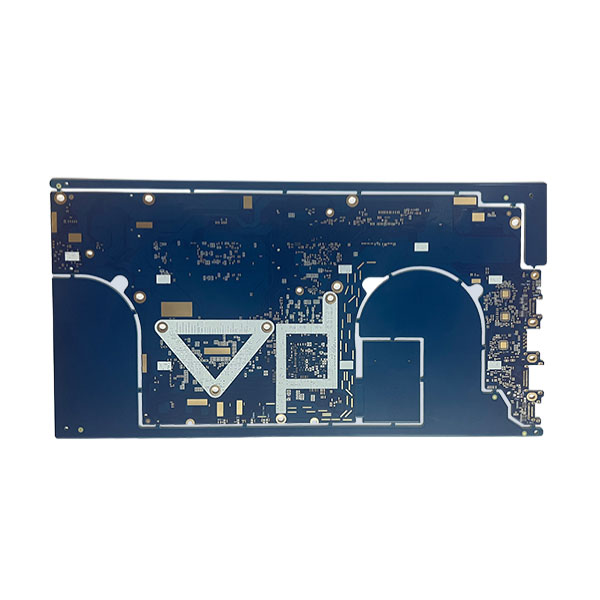

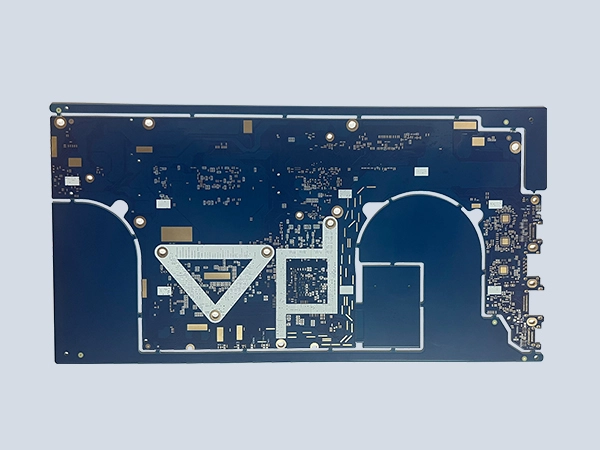

8L bærbar hovedkort med 2-trinns HDI

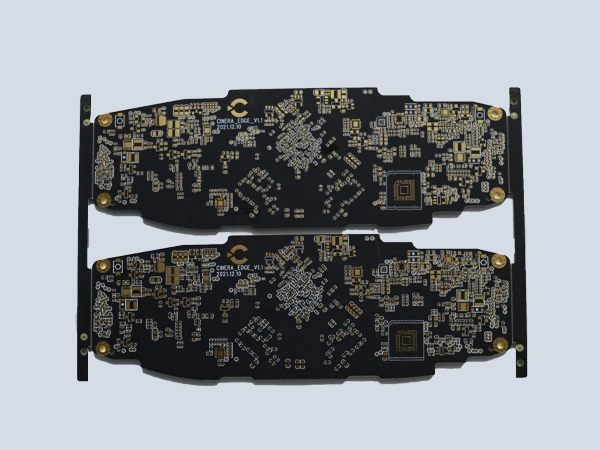

14L Rogers Hybrid PCB med 1-trinns HDI

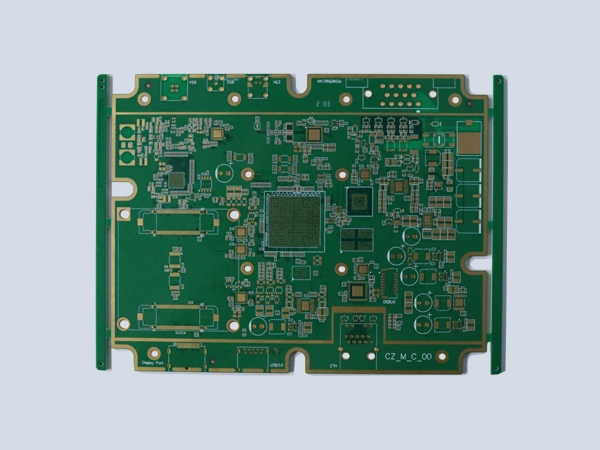

Flerlags HDI blind via PCB
