Trykte kretskort(PCB) er den stille ryggraden i dagens elektronikk. Enten i en smarttelefon, bilkontrollsystem, medisinsk skanner eller romfartsnavigasjonsmodul, gir PCB det fysiske og elektriske fundamentet som kobler alle komponenter. Å forstå hvordan de fungerer begynner med å gjenkjenne skiftet de brakte til teknologi. Før PCB ble ledningene gjort manuelt med punkt-til-punkt-tilkoblinger. Denne metoden var ikke bare utsatt for feil, men også begrenset skalerbarhet. PCB løste disse problemene ved å tilby standardiserte og lagdelte strukturer som sikrer kompakt design, pålitelighet og masseproduksjonseffektivitet.
Så hvordan fungerer de nøyaktig? I kjernen tjener PCB tre primære formål:
Mekanisk støtte- Sikre komponenter på plass.
Elektriske tilkoblinger- Tilbyr ledende veier for strømstrøm.
Signalintegritet- Sikre at elektroniske signaler reiser med minimalt tap eller interferens.

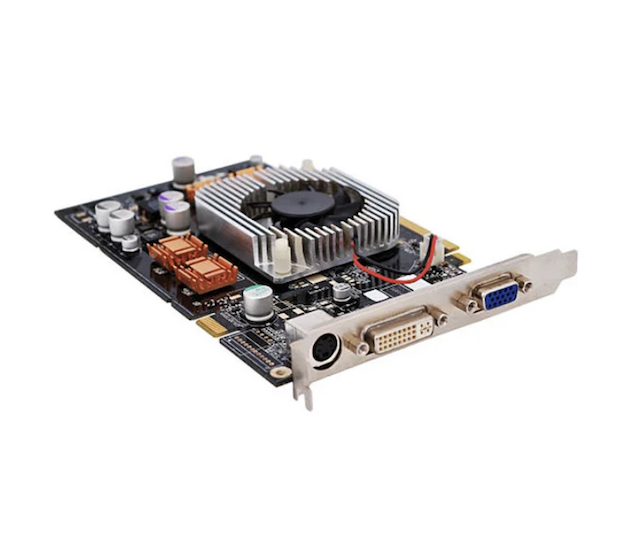

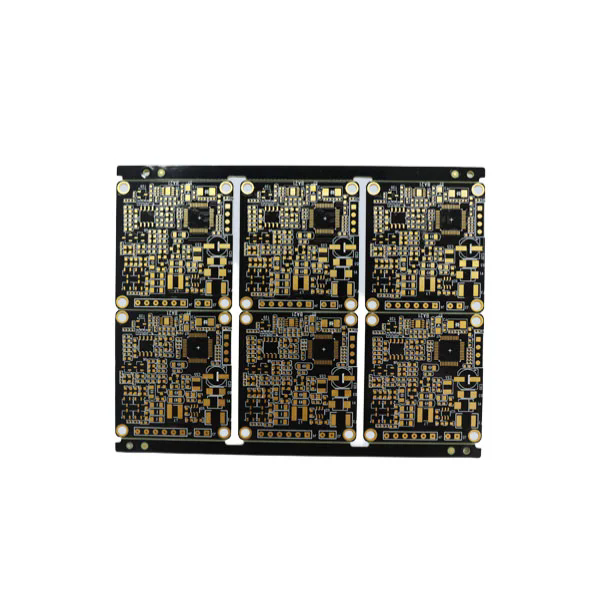

Konstruksjonen innebærerunderlag, typisk FR4 glassfiber eller andre materialer, som fungerer som det isolerende laget. På toppen av dette er kobberfolier laminert, etset i stier og belagt med beskyttende finish. Sluttresultatet er et nøye designet brett der motstander, kondensatorer, mikrobrikker og kontakter kan monteres.
PCB kan være ensidig, tosidig eller flerlags avhengig av kompleksiteten i designen. Flerlags PCB - noen ganger når mer enn 40 lag - er viktige for avansert databehandlings- og telekommunikasjonsutstyr, der signalrutingstetthet er kritisk. De innlemmervias(Vertikale sammenkoblinger) som lar signaler passere gjennom forskjellige lag mens du opprettholder ytelsesintegriteten.
Varmehåndtering er en annen avgjørende rolle som PCB. Ved å designe termiske vias, varmevasker eller spesielle kobberhell, sikrer produsentene at sensitive komponenter forblir innenfor sikre driftstemperaturer. Uten slike designhensyn øker risikoen for systemsvikt betydelig.
Industrier er avhengige av forskjellige typer PCB -er tilpasset spesifikke applikasjoner. Å forstå hvordan disse variasjonene fungerer gir innsikt i hvorfor PCB forblir uunnværlig i global elektronikkproduksjon.
Ensidig PCB: Dette er den enkleste typen, med kobberspor på bare den ene siden av brettet. De er kostnadseffektive og mye brukt i kalkulatorer, radioer og enkel forbrukerelektronikk.
Dobbeltsidig PCB: Med kobberspor på begge sider tillater de mer komplekse kretsdesign. Komponenter kan monteres på begge sider, økende tetthet.
Flerlags PCB: Bestående av tre eller flere lag med ledende kobber, håndterer disse brettene svært komplekse applikasjoner. Smarttelefoner, avansert medisinsk utstyr og luftfartselektronikk er ofte avhengige av disse.
Stive pcbs: Bygget på faste underlag tilbyr de stabilitet og holdbarhet, noe som gjør dem vanlige i de fleste elektroniske enheter.
Fleksible PCB: Konstruert ved hjelp av bøyelige materialer som polyimid, kan de vri og brette, ideelle for wearables og kompakt elektronikk.
Rigid-Flex PCB: En hybrid som kombinerer stive og fleksible områder, og tilbyr strukturell stabilitet og designfleksibilitet samtidig.
Høyfrekvente PCB: Laget med spesialiserte materialer, sikrer de signalnøyaktighet for applikasjoner som telekommunikasjon og radarsystemer.
For å fremheve profesjonelle produktparametere tydelig, her er en sammendragstabell:
| Parameter | Typisk område/spesifikasjon | Søknadseksempel |
|---|---|---|
| Basismateriale | FR4, Polyimide, CEM-1, Rogers | Forbrukerelektronikk, bilindustri, RF -utstyr |
| Kobber tykkelse | 0,5 oz - 6 oz | Power Boards, Industrial Control |
| Lagtelling | 1 - 40+ | Fra leker til superdatamaskiner |
| Overflatebehandling | Hasl, Enig, OSP, fordypningssølv, nedsenking av tinn | Forbedrer loddebarhet, korrosjonsmotstand |
| Minimum sporingsbredde/avstand | 2 - 4 mils (avanserte design under 2 mils mulig) | Interconnect (HDI) enheter med høy tetthet (HDI) |
| Driftstemperatur | -55 ° C til +150 ° C (spesielle design opp til 200 ° C +) | Luftfart, militær, industriell kontroll |
| Dielektrisk konstant (DK) | 2.2 - 4.5 avhengig av materiale | Høyfrekvent signaloverføring |
| Termisk konduktivitet | 0,25 - 2,0 W/MK (avhengig av underlag) | Varmefølsomme kretsløp |
Disse parametrene dikterer ytelsen, holdbarheten og påliteligheten til hver PCB. Produsenter velger nøye spesifikasjoner basert på krav til sluttbruk. For eksempel krever en Automotive ECU PCB høyere varmebestandighet og vibrasjonstoleranse sammenlignet med et enkelt LED -belysningsbrett for husholdninger.
Påliteligheten til et trykt kretskort avhenger ikke bare av design, men også av presise produksjonsprosesser. PCB av høy kvalitet krever streng overholdelse av internasjonale standarder som IPC-A-600 (akseptabilitet av trykte tavler). Prosessen inkluderer vanligvis følgende trinn:
Design og layout- Ingeniører skaper skjematisk og oversett det til Gerber -filer, som dikterer kobbermønstre, borehull og loddemasker.
Substratforberedelse- FR4 eller valgt materiale kuttes og lamineres med kobberfolie.
Bildeoverføring og etsing- Kretsmønstre skrives ut og uønsket kobber er etset bort, og etterlater ledende veier.
Boring og platting- Hull blir boret for vias og komponentledninger, og deretter belagt for å sikre konduktivitet.
Loddeasker- Et beskyttende polymerlag påføres, isolerer spor og forhindrer loddebroder.
Overflatebehandling- HASL (varmluftslodigniving), ENIG (elektroløs nikkel nedsenking gull), eller andre utførelser påføres for å forbedre loddebarheten.
Silkscreen -utskrift- Referansemarkeringer, logoer og etiketter legges til.
Elektrisk testing-Flying sonde eller inventarbasert testing sikrer at alle tilkoblinger er gyldige og at det ikke er noen shorts eller åpne kretsløp.
Endelig inspeksjon og emballasje- Tavler blir visuelt inspisert, målt og pakket etter kundekrav.
Pålitelighet styrkes ytterligere av teknikker som:
Impedansekontrollfor høyhastighets digitale kretsløp.
Termiske avlastningsputerFor å optimalisere lodding.
Microvia -teknologiFor kompakte HDI PCB.
Konformelle beleggfor fuktighet og støvmotstand.
Globale produsenter implementerer ogsåKvalitetsstyringssystemersom ISO 9001, ISO/TS 16949 (Automotive) og AS9100 (Aerospace). Disse sikrer jevn ytelse og overholdelse av krevende næringer.
Fremtiden til PCB fortsetter å utvikle seg med raske teknologiske trender. Nye applikasjoner i5G, AI-drevne enheter, elektriske kjøretøyer og IoTEtterspørselsbrett som er tynnere, raskere og mer holdbare. Innovasjoner inkluderer:
HDI (høy tetthet sammenkobling) PCB: Tillater flere komponenter i mindre områder, muliggjør smarttelefoner og bærbar teknologi.
Innebygde komponenter: Integrering av passive og aktive komponenter direkte i PCB -lag for rombesparelser.
Metal Core PCB: Bruke aluminium eller kobberbaser for forbedret varmeavledning i LED -belysning og kraftelektronikk.
Biologisk nedbrytbare underlag: Å svare på bærekraftsproblemer, miljøvennlige PCB vinner oppmerksomhet.
3D-trykt PCB: Tilbyr fleksibel prototyping og tilpassede geometrier.
Ettersom næringer krever høyere frekvenser, raskere hastigheter og bedre energieffektivitet, fortsetter PCB -teknologien å tilpasse seg. Bilelektronikk, for eksempel, krever i økende grad brett som er i stand til å motstå høy vibrasjon, brede temperaturområder og elektromagnetisk interferenskontroll. Medisinsk utstyr er avhengige av miniatyriserte PCB som opprettholder høy pålitelighet i livreddende utstyr. Telekommunikasjonsselskaper investerer i høyfrekvente PCB for å sikre minimalt signaltap i 5G-basestasjoner.
Effekten av disse innovasjonene er dyp: bedre tilkobling, tryggere transport, avansert helsevesen og mer effektiv energibruk. I hovedsak påvirker utviklingen av trykte kretskort direkte fremtiden for global teknologiinfrastruktur.
Q1: Hvor lenge varer et trykt kretskort?
En PCB av høy kvalitet kan vare alt fra 10 til 20 år avhengig av bruksforhold, materialvalg og termisk styring. Industrielle og romfartsklasse PCB, designet med strengere spesifikasjoner, kan vare enda lenger med riktig vedlikehold.
Q2: Hvordan velger jeg riktig PCB for applikasjonen min?
Å velge riktig PCB innebærer å vurdere driftsmiljøet, strømbehovet, signalhastigheten og fysiske designbegrensninger. For eksempel er fleksible PCB-er ideelle for bærbare enheter, mens flerlags stive brett er bedre for høyhastighetsdatabehandlingssystemer. Rådgivning med en erfaren produsent sikrer optimalt materiale og designvalg.
Trykte kretskort er den skjulte kraften bak moderne teknologi, og sikrer at enheter forblir funksjonelle, pålitelige og effektive. Fra de grunnleggende enkeltlagsdesignene av forbrukerapparater til de sofistikerte flerlags strukturer innen luftfart og medisinsk utstyr, fortsetter PCB å utvikle seg og tilpasse seg nye utfordringer.
PåFanway, Vi kombinerer avansert teknologi, strenge kvalitetsstandarder og bransjekompetanse for å levere PCB som oppfyller forskjellige globale krav. Hvis du er ute etter en pålitelig partner for å støtte dine elektronikkproduksjonsbehov,Kontakt ossI dag og oppdag hvordan vi kan drive innovasjonen din.
-
