Det nådeløse presset mot mindre, raskere og kraftigere elektroniske enheter har drevet betydelig innovasjon innen kretskortteknologi. High-Density Interconnect (HDI) PCB har blitt grunnlaget for dagens mest avanserte elektronikk – fra smarttelefoner og wearables til bilsikkerhetssystemer og medisinske implantater. Vi undersøker hva som gjørHDI PCBer forskjellig fra konvensjonelle brett, nøkkelteknologiene involvert, og hvordanFanwaysin produksjonskapasitet støtter produksjonen av disse komplekse, høypålitelige brettene. Vi utforsker designhensyn, materialvalg og kvalitetsstandarder som definerer moderne HDI-fabrikasjon.

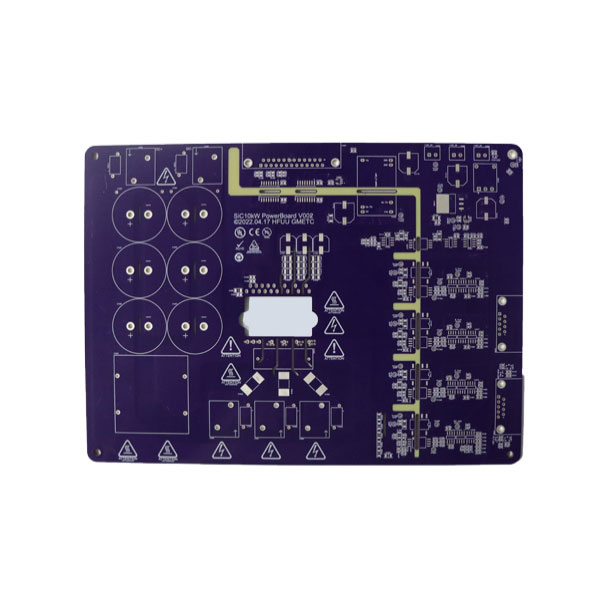

Det trykte kretskortet er grunnlaget for nesten alle elektroniske enheter. Etter hvert som enhetene har blitt kraftigere og mer kompakte, har kravene til PCB økt dramatisk. Standard PCB med gjennomgående hullkomponenter og bredere spor er ikke lenger tilstrekkelig for mange moderne bruksområder. Behovet for høyere komponenttetthet, raskere signalhastigheter og reduserte formfaktorer har drevet bruken av High-Density Interconnect-teknologi.
HDI PCB-er oppnår større ledningstetthet per arealenhet gjennom en kombinasjon av finere linjer og mellomrom, mindre vias og høyere tilkoblingsputetettheter. Disse tavlene muliggjør integrering av mer funksjonalitet i mindre rom – et krav for applikasjoner som spenner fra 5G-kommunikasjonsinfrastruktur til medisinsk diagnostisk utstyr og avanserte førerassistentsystemer i kjøretøy.
Fanway-teknologier en Kina-basert leverandør av elektroniske produksjonstjenester med over 12 års erfaring innen PCB-produksjon, montering og testing. Selskapet tilbyr ende-til-ende-løsninger fra PCB-layout og design til ferdig produktlevering. Denne artikkelen gir et objektivt blikk på HDI PCB-teknologi, de involverte produksjonsprosessene og egenskapene som gjør Fanway til en partner for klienter som trenger høytetthetsløsninger for sammenkoblinger.
HDI PCB skiller seg fra konvensjonelle PCB ved flere nøkkelfunksjoner som muliggjør høyere komponenttetthet og bedre elektrisk ytelse.
HDI-kort kan oppnå sporbredder og mellomrom så små som 2,5 mil (0,0635 mm) eller enda mindre. Dette tillater mer ruting i et gitt område, noe som gjør det mulig å koble til komponenter med høy pinnetelling som BGA-er (Ball Grid Arrays) uten å kreve flere lag eller overdimensjonerte kort.
I motsetning til tradisjonelle gjennomhulls-vias som passerer gjennom hele platens tykkelse, er mikrovia-kanaler med liten diameter - vanligvis mindre enn 150 μm - som forbinder tilstøtende lag. Den mindre størrelsen gir mulighet for flere vias i et gitt område og reduserer plassen som forbrukes av via selv.
Blindvias kobler et ytre lag til et indre lag uten å trenge gjennom hele brettet. Nedgravde vias forbinder indre lag uten å nå de ytre overflatene. Disse via-typene tillater mer komplekse sammenkoblinger uten å forbruke plass på ytre lag.
De isolerende lagene mellom kobberlagene er tynnere i HDI-plater, noe som bidrar til redusert total platetykkelse og forbedret signalintegritet gjennom kortere signalveier.
Disse funksjonene muliggjør samlet betydelig reduksjon av kortstørrelsen – noen ganger opptil 60 % sammenlignet med konvensjonelle design – samtidig som den opprettholder eller forbedrer elektrisk ytelse.
Ikke alle HDI-kort er like. Kompleksiteten til en HDI-design er typisk kategorisert etter antall oppbyggingslag og de involverte viastrukturene.
| Klasse | Struktur | Kompleksitet | Typiske applikasjoner |
| HDI klasse 1 | 1+N+1 | Lav | Grunnleggende forbrukerelektronikk, enkle enheter |
| HDI klasse 2 | 2+N+2 | Medium | Avansert forbrukerelektronikk, infotainment for biler |
| HDI klasse 3 | 3+N+3 | Høy | Høyytelsesenheter, 5G-infrastruktur, AI-systemer |
| HDI klasse 4 | 4+N+4 | Ekstremt høy | Banebrytende applikasjoner, halvlederemballasje |
"N" i strukturnotasjonen representerer antall kjernelag. Tavler med høyere kompleksitet krever mer sofistikerte produksjonsprosesser og tettere prosesskontroll.
Fanwayhar utviklet produksjonsmuligheter for å støtte et bredt spekter av HDI PCB-krav. Tabellen nedenfor oppsummerer nøkkelfunksjonene som er tilgjengelige.
| Evne | Spekter |
| Antall lag | 1 – 108 lag |
| Ferdig bretttykkelse | 0,2 mm – 10,0 mm |
| Maksimal panelstørrelse | 610 mm × 1200 mm |
| Ferdig kobbertykkelse | 0,5 oz – 12 oz |
| Minimum linjebredde / mellomrom | 2,5 mil / 2,5 mil |
| Minimum ferdig hullstørrelse | 0,1 mm |
| Maksimalt sideforhold | 25:1 |
| Impedanskontrolltoleranse | ±10 % |
Selskapet tilbyr også en rekke overflatebehandlinger, inkludert HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP og gullfingre, slik at kundene kan velge riktig finish for deres spesifikke bruksområde og miljøkrav.
HDI PCB-er brukes vanligvis i applikasjoner der pålitelighet er kritisk.Fanwayopprettholder flere kvalitetssertifiseringer som gjenspeiler forpliktelsen til å møte internasjonale standarder.
• ISO 9001:2015– Sertifisering av kvalitetsstyringssystem.
• IATF 16949:2016– Kvalitetsstyringsstandard for bilindustrien.
• ISO 13485:2016– Sertifisering av kvalitetsstyringssystem for medisinsk utstyr.
Selskapet følger også IPC-standarder, inkludert IPC-A-600G for aksept av trykte tavler og IPC-6012 for ytelsesspesifikasjoner for stive PCB. HDI PCB-produksjon er tilgjengelig for IPC klasse 2 og klasse 3 standarder, med klasse 3 som representerer det høyeste nivået for virksomhetskritiske applikasjoner.
Miljøoverholdelse inkluderer UL-sikkerhetssertifisering, RoHS-samsvar for restriksjoner på farlige stoffer og REACH-kjemikalier.
A: HDI PCB har finere sporbredder (ned til 2,5 mil), mindre vias (mikrovia under 150 μm) og høyere tilkoblingsputetetthet. De muliggjør mer kompakt design med bedre signalintegritet sammenlignet med standard PCB.
A: Mikroviaer er viaer med liten diameter, vanligvis mindre enn 150 μm, som forbinder tilstøtende lag. Deres mindre størrelse gir mulighet for høyere rutetetthet og reduserer plassen som forbrukes av via-strukturen.
A: Fanway kan produsere HDI PCB med opptil 108 lag, avhengig av designkrav og materialvalg.
A: Fanway har ISO 9001:2015, IATF 16949:2016 og ISO 13485:2016-sertifiseringer. Selskapet følger også IPC-standarder og opprettholder UL-, RoHS- og REACH-samsvar.
A: Tilgjengelige finisher inkluderer HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP og gullfingre. Valget avhenger av applikasjonens loddekrav og miljøforhold.
HDI PCBteknologi har blitt avgjørende for moderne elektroniske enheter som krever høyere funksjonalitet i mindre formfaktorer. Kombinasjonen av finere spor, microvias og avanserte materialer muliggjør design som ikke ville vært mulig med konvensjonell PCB-teknologi.
Fanway tilbyr et omfattende sett med HDI PCB-produksjonsmuligheter, med lagtall opptil 108, minimum sporbredder på 2,5 mil, og støtte for en rekke høyfrekvente og høyhastighetsmaterialer. Selskapets kvalitetssertifiseringer – inkludert ISO 9001, IATF 16949 og ISO 13485 – gjenspeiler dets forpliktelse til å møte kravene til bilindustrien, medisinske og andre krevende applikasjoner.
Med raske prototyping-alternativer og gratis DFM-analyse gir Fanway praktisk støtte til kunder som utvikler nye HDI-design. Hvis du leter etter en pålitelig partner for prosjektet ditt, inviterer vi deg tilkontaktFanwayi dag. Det tekniske teamet kan gi designveiledning, materialanbefalinger og konkurransedyktige priser skreddersydd for dine spesifikke krav. Ta kontakt via selskapets nettsted eller e-post for å starte samtalen.
