Fleksible trykte kretskort (FPC PCB) er kjernen i dagens raskt utviklende elektronikkindustri. Når enheter blir mindre, lettere og kraftigere,FPC PCBTeknologi har dukket opp som en kritisk løsning for å oppnå kompakte design uten at det går ut over ytelsen. Ved å dykke dypt inn i materielle spesifikasjoner, ytelsesparametere og avanserte produksjonsteknikker, vil vi gi deg en klar forståelse av fordelene deres og hjelpe deg med å ta informerte beslutninger for ditt neste prosjekt.

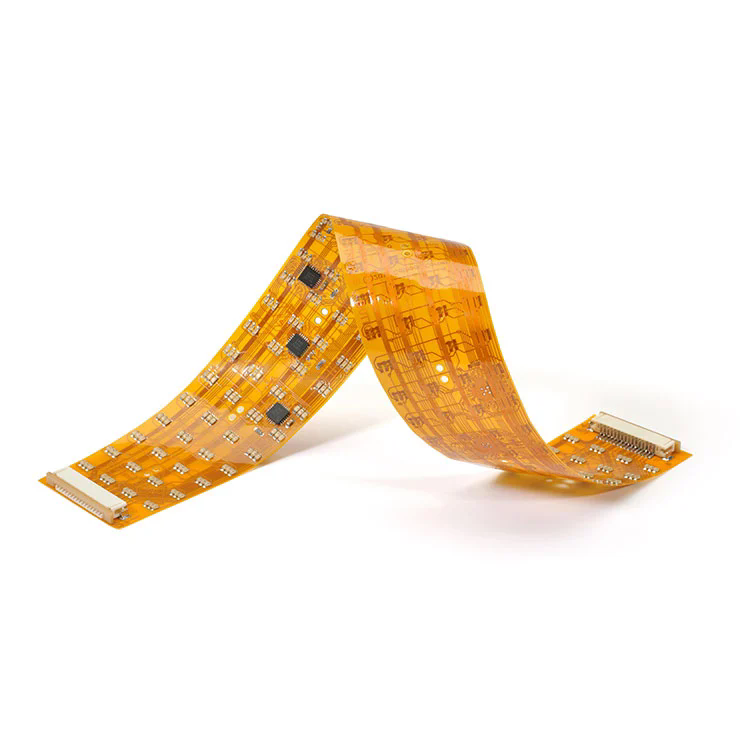

Et FPC PCB (fleksibel trykt kretskort) er en meget tilpasningsdyktig elektronisk sammenkobling laget av tynne, fleksible materialer. I motsetning til tradisjonelle stive PCB -er, kan FPC -er bøye, brette og vri, slik at produsentene kan designe mindre og mer lette enheter uten å gå på akkord med elektrisk ytelse.
Strukturen inkluderer vanligvis:
Basismateriale: Polyimid (PI) eller polyester (PET) film for fleksibilitet.
Ledende lag: Kobberfolie for effektiv strømoverføring.
Limlag: Sikrer sterk binding mellom kobber og underlag.
Beskyttende overlegg: Gir isolasjon og mekanisk beskyttelse.
En FPC PCB fungerer som en tradisjonell PCB, men tilbyr mekanisk fleksibilitet. Når den er integrert i en enhet, kan den koble forskjellige elektroniske komponenter på tvers av dynamiske eller trange rom. For eksempel, i smarttelefoner, kobler FPC PCB hovedplaten til displayet gjennom hengselmekanismer mens du opprettholder stabil signaloverføring.
Fanways FPC PCB er konstruert med presisjon og pålitelighet i tankene. Nedenfor er en oversikt over kjernespesifikasjonene:
| Parameter | Spesifikasjon | Beskrivelse |
|---|---|---|
| Basismateriale | Polyimid / PET | Sikrer holdbarhet og høy fleksibilitet |
| Kobber tykkelse | 1oz / 2oz | Håndterer forskjellige nåværende kapasiteter |
| Lagtelling | 1–6 lag | Støtter enkle til komplekse kretsdesign |
| Overflatebehandling | Enig / osp / hasl | Beskytter kobber og forbedrer loddebarhet |
| Min. Sporbredde | 0,05 mm | Muliggjør ruting med høy tetthet |
| Min. Hullstørrelse | 0,1 mm | Passer for mikro-VIA-applikasjoner |
| Driftstemp. | -40 ° C til +150 ° C. | Utfører pålitelig i ekstreme miljøer |
| Bøy radius | Så lavt som 1 mm | Perfekt for dynamiske bøyescenarier |
| Impedansekontroll | ± 10% toleranse | Sikrer stabil signalintegritet |
Disse parametrene gjør FPC PCB -er ideelle for bransjer som krever miniatyrisering, fleksibilitet og holdbarhet.
De unike fordelene med FPC PCB har ført til utbredt adopsjon på tvers av flere sektorer:
Smarttelefoner og nettbrett: Kompakte sammenkoblinger mellom skjermer, batterier og prosessorer.
Bærbare enheter: Ultra-tynne FPC-er gir sømløs integrasjon for klokker, treningssporere og VR-headset.
Bærbare datamaskiner og spillkonsoller: Fleksible kretser med høy tetthet forbedrer signalets pålitelighet i trange kabinetter.
Adas & Infotainment: Fleksible PCB -er sikrer stabile tilkoblinger innenfor begrensede dashbordområder.
LED-belysningssystemer: Forbedret varmemotstand støtter høyytelsesbelysning.
Batteriledelse: FPC PCB -ene tåler vibrasjoner og temperatursvingninger i EV -er.
Diagnostiske avbildningsinnretninger: Fleksible design støtter kompakte medisinske skannere.
Bærbare helsemonitorer: Lette og biokompatible kretsløp muliggjør pasientvennlige design.
Kirurgiske verktøy: FPC-er med høy pålitelighet Kraft presisjonsinstrumenter i minimalt invasive operasjoner.
Robotikk og automatisering: Dynamisk bøyevne tillater integrasjon i robotarmer.
Luftfartsinstrumenter: Ekstremtemperaturresistens sikrer langsiktig pålitelighet.
5G & IoT-løsninger: Høyhastighets signaloverføring støtter neste generasjons nettverk.
FPC PCB gir flere fordeler som gjør dem uunnværlige i avansert elektronikk:
Ved å erstatte voluminøse ledningsnett, reduserer FPC -er den totale enhetsstørrelsen og vekten betydelig.
De bøyer, bretter og vrir seg uten å miste ytelsen, noe som muliggjør kompakte oppsett i komplekse forsamlinger.
Med færre sammenkoblingspunkter og loddefuger, minimerer FPC -er sviktrisiko og forbedrer levetiden.
De er designet for å motstå ekstreme miljøforhold, og er ideelle for bilindustri, romfart og industrielle applikasjoner.
Kontrollert impedans sikrer effektiv, stabil og pålitelig høyfrekvent signalytelse.
Å produsere FPC PCB av høy kvalitet innebærer banebrytende teknologier:
Laserboring: oppnår ultrafin mikrovia for sammenkoblinger med høy tetthet.
Automatisk optisk inspeksjon (AOI): Sikrer defektfri produksjon og jevn kvalitet.
ELEKTROSPLATING PROSESSER: Forbedrer kobberadhesjon og holdbarhet.
COVERLAY & OVERLAY ANVENDELSE: Gir ekstra beskyttelse mot mekanisk stress.
Impedansekontrolltesting: Garanterer stabil signalytelse for høyhastighetskretser.
A: Hovedforskjellen ligger i fleksibilitet. Stive PCB -er er faste og brukes i statiske samlinger, mens FPC PCB kan bøye, brette og vri seg uten skade, noe som gjør dem egnet for dynamiske eller kompakte miljøer som smarttelefoner, wearables og bildashbord.
A: FPC PCB av høy kvalitet, for eksempel de som er produsert av fanway, er konstruert for å tåle ekstreme forhold. Med driftstemperatur varierer fra -40 ° C til +150 ° C og forbedret vibrasjonsmotstand, kan de pålitelig utføre i over 10 år i krevende applikasjoner som bilelektronikk og luftfartsinstrumentering.
Med flere tiår med kompetanse innen fleksibel kretsproduksjon,FanwayTilbyr høye presisjon, pålitelige og tilpassbare FPC PCB-løsninger. Våre avanserte produksjonsanlegg, streng kvalitetskontroll og innovativ prosjektering lar oss levere produkter som oppfyller de utviklende kravene fra næringer over hele verden.
Enten du trenger en enkeltlagsprototype eller en flerlags fleksibel løsning for høyfrekvente applikasjoner, sikrer fanway at hvert kretskort er optimalisert for ytelse, pålitelighet og kostnadseffektivitet.
Hvis du ønsker å integrere FPC PCB -løsninger i produktene dine,Kontakt ossi dag for å diskutere prosjektkravene dine. Ingeniørteamet vårt er klart til å hjelpe deg med å oppnå neste generasjons design med nyskapende teknologi.
