Fra PCB-design til masseproduksjon leverer Fanway Quick-Turn PCB-produksjonstjenester som one-stop-løsninger for å imøtekomme dine forskjellige prosjektkrav og akselerere ditt tid til markedet.

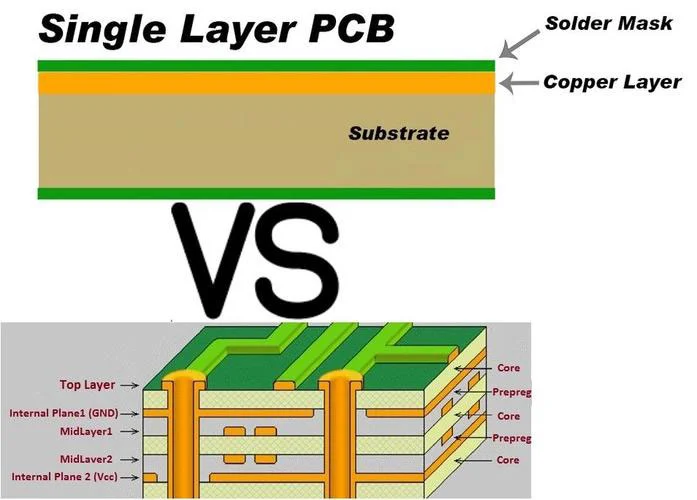

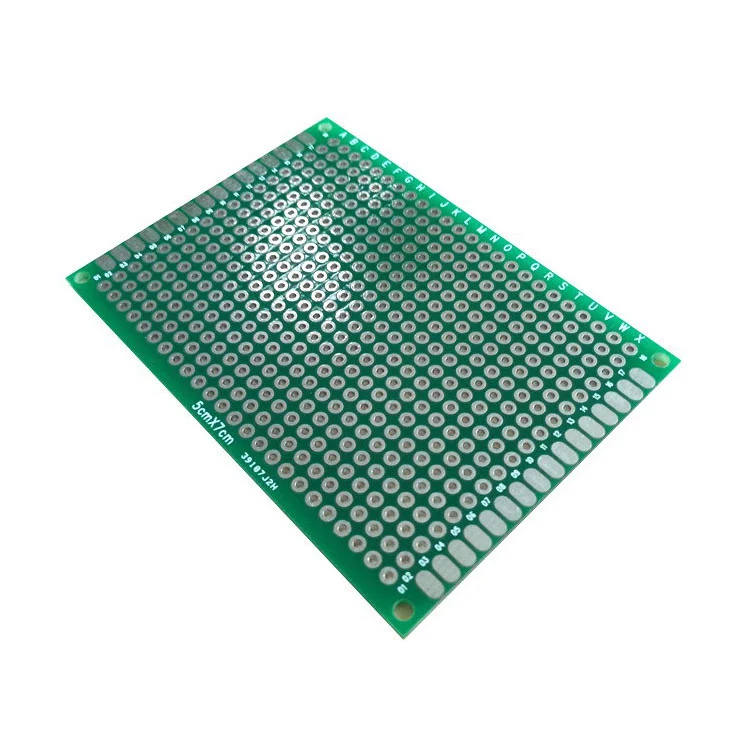

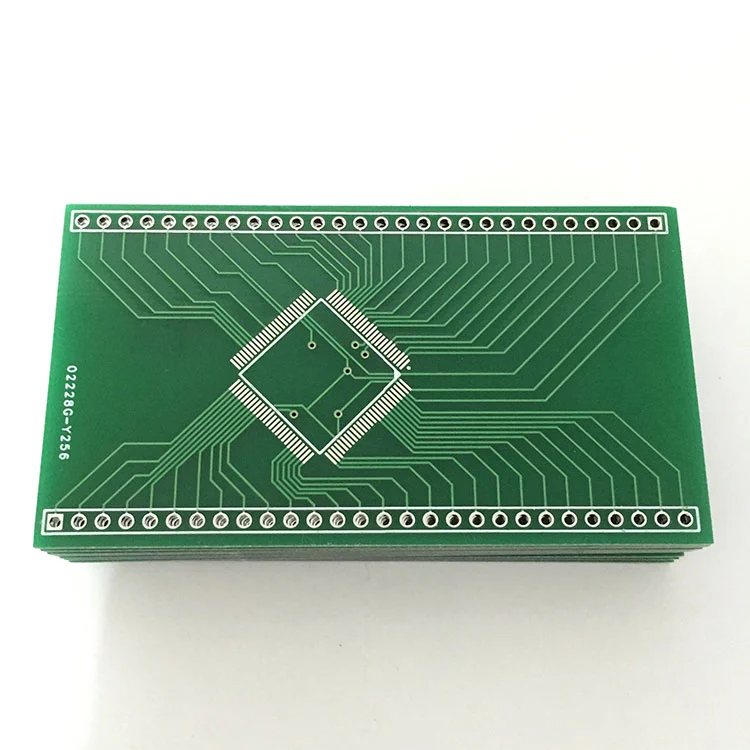

Enkelt lag PCB, også kjent som et ensidig trykt kretskort, er den enkleste formen for PCB-design. Det består av et enkelt ledende kobbersjikt laminert på et ikke-ledende underlag (for eksempel FR-4), med komponenter montert på den ene siden og spor ført på motsatt side. Den beste løsningen for lavkomplekskretser, den er mye brukt i forbrukerelektronikk, strømforsyning og industrielle kontroller på grunn av den rimelige og raske produksjonsprosessen.
Enkeltlags PCB med lavere materiale og fabrikasjonskostnader sammenlignet med flerlagsdesign.
Enkel prosess reduserer ledetid fordi ingen laminering og via boring kreves.
Minimumsrisiko for feiljustering av lag.
24/7 online eksperter alltid klare til å hjelpe deg.
| Parameter | Typisk område |
| Styretykkelse | 0,4 mm til 3,2 mm |
| Kobber tykkelse | 1/2 oz til 3 oz |
| Minimum sporingsbredde | 0,2 mm (8mil) |
| Minimum boret hull | 0,3 mm (12mil) |
| Overflatebehandling | Hasl, OSP, Enight |
| Driftstemperatur | -50 ° C til +105 ° C (materialavhengig) |
| Fordeler | Begrensninger |
| ✔ Ultra-lave kostnader | ❌ Ingen flerlag eller via støtte |
| ✔ Enkelt å reparere/endre | ❌ Begrenset rutetetthet |
| ✔ Rask behandlingstid | ❌ Uegnet for høyfrekvente design (> 100MHz) |
| ✔ Lett og kompakt | ❌ Lavere termisk ytelse |
Materialforberedelse:Ensidig kobberkledd laminat.
Etsing:Fjern uønsket kobber for å danne spor.
Boring:Lag hull for gjennomgående hullkomponenter.
Loddemaske og silkscreen:Bruk beskyttende belegg og markeringer.
Overflatefinish:Alternativene inkluderer HASL (varmluftslodig nivå) eller OSP.
Forbrukerelektronikk:Kalkulatorer, LED -belysning, leker.
Kraftsystemer:AC/DC -omformere, reléer.
Industrielle kontroller:Sensorer, motorkontrollere.
