De fleste elektroniske ingeniører og produsenter sliter med å balansere kostnader, flammemotstand og flerlagskompatibilitet når de velger PCB-substrater.FR4 PCB, det vanlige glassfiberepoksykretskortmaterialet med UL94 V-0 flammehemmende karakter, løser slike smertepunkter perfekt.Fanway-teknologi, en 12-årig profesjonell EMS- og PCB-produsent, forsyninger som kan tilpassesFR4 PCBdekker enkeltsidige til 108-lags plater, med komplette ISO, IATF og medisinske sertifiseringer.

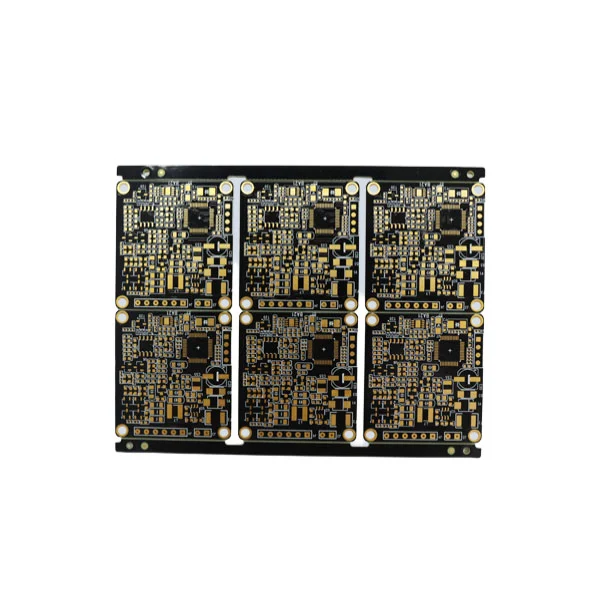

FR4 PCBrefererer til Flammehemmende Grade 4 trykt kretskort, laget av vevd glassfiberduk impregnert med flammebestandig epoksyharpiks, som når UL94 V-0 selvslukkende sikkerhetsstandard.Fanway FR4 PCBstøtter fleksibel tilpasning på lag, tykkelse, kobbervekt og overflatefinish, kompatibel med HDI blind/begravd via teknologi.Fanwayintegrerer PCB-design, fabrikasjon, SMT-montering og full testing, og leverer one-stopFR4 PCBløsninger fra prototype til masseproduksjon for alle elektroniske segmenter.
| Parameterelement | Spesifikt standardutvalg |
| Maksimalt antall lag | Opptil 108 lag |
| Ferdig bretttykkelse | 0,2 mm – 10,0 mm |
| Maksimal produksjonspanelstørrelse | 610mm * 1200mm |
| Alternativer for kobbertykkelse | 0,5 OZ ~ 12 OZ |
| Minimum linjebredde/avstand | 2,5 mil / 2,5 mil |
| Minste ferdige hullstørrelse | 0,1 mm |
| Maksimalt sideforhold | 25:1 |
| Impedanskontrolltoleranse | ±10 % |
| Tilgjengelige overflatebehandlinger | HASL(LF), ENIG, Immersion Tin/Silver, Gold Finger, OSP, Hard Gold Plating |
| Valgfrie FR4 materialkvaliteter | TG150, TG170, halogenfri FR4 |
| Matchende høyfrekvent materiale | Rogers, Arlon, Taconic hybrid stabling |
UL94 V-0-sertifisering sikrer at brettet selvslukker etter kortslutning eller høytemperaturoppvarming, noe som reduserer brannfaren for bil-, medisinsk- og kraftelektronikkutstyr.
Støtter enkelt/dobbelt/flerlags, HDI blind via og tykk kobber design; kompatibel med 0,4 mm tynn til 3,2 mm tykk platetykkelse for ulike produktminiatyriseringskrav.
Lavt dielektrisk tap, utmerket isolasjon og anti-fuktighetsytelse; hard glassfiberbase motstår bøyning og deformasjon under produksjon og langvarig utstyrsdrift.
Standard, høy-Tg og halogenfrie FR4-varianter er valgfrie, matchende blyfrie loddeprosesser og miljøeksportoverholdelsesregler som RoHS og REACH.
Balansert råvarekostnad sammenlignet med Rogers eller keramiske underlag;Fanwayoptimerer stabledesign for å bruke FR4 for vanlige signalområder og høyfrekvente materialer kun for RF-deler for å kutte det totale prosjektbudsjettet.
Fanway-teknologieier over 12 års erfaring med elektronisk produksjon, full EMS-industrikjede fra PCB-design til boksmontering:
1. Komplett produksjonsutstyr
Utstyrt med automatiske SMT-linjer, 3D X-Ray, AOI, SPI, bølgelodding, BGA omarbeidingsstasjon og fullfunksjonelle testmaskiner forFR4 PCBundersøkelse.
2. Strengt sertifiseringssystem
Har ISO9001:2015, IATF16949 bilstandard, ISO13485 sertifisering for medisinsk utstyr, samsvar med UL, RoHS, REACH og IPC.
3. Fullsyklus kvalitetskontroll
DFM-fri forproduksjonsanalyse, inspeksjon av innkommende materiale, fullskanning i prosess AOI/X-Ray, fullført elektrisk test for flyvende sonde for å redusere omarbeidingshastigheten.
4. Fleksibel leveringsplan
72-timers rask prototypetjeneste, 5–7 dagers ledetid for bulkproduksjon, små prøvepartier og store massebestillinger er begge akseptable.
5. Profesjonelt FoU og ettersalgsteam
Ingeniører gir gratis layoutoptimalisering; 24/7 teknisk støtte, 3 års garanti for kvalitetsdefekte produkter.
• Bilelektronikk: Bilkontrollkort, nye energikraftmoduler, sensor-PCB (IATF-sertifiserte FR4-kort)
• Medisinsk utstyr: Overvåkingsutstyr, kretskort for diagnostiske instrumenter (ISO13485 halogenfri FR4)
• Forbrukerelektronikk: Bærbare datamaskiner, LED-belysning, kontrollpaneler for husholdningsapparater
• Industriell automatisering: PLS, sensor, motordrevne FR4-kretskort
• Telekommunikasjon og 5G: Basestasjons hjelpekontrollkort, hybride FR4-Rogers RF-kort
• Fornybar energi: Solar kontroller, energilagringsutstyr PCB
1. 6-lags HDIFR4 PCBfor LED fotoelektrisk utstyr, stabil signaloverføring for belysningsdrivmoduler
2. 8-lags HDI FR4 hovedkort for bærbar PC, høy-Tg-materiale som tilpasser langvarig varmeavledning til bærbare
3. 14-lags FR4 + Rogers Hybrid PCB for kommunikasjon RF-utstyr, balansering av kostnader og høyfrekvent ytelse
4. Multi-Layer Blind Via FR4 Industrial Control Board, tykk kobberdesign for høystrøms strømkretser
FR4 betyr Flamme Retardant Grade 4, alle Fanway FR4 PCB passer UL94 V-0 selvslukkende flammemotstandssertifisering.
Ja, TG150/TG170 og halogenfrie FR4-materialer er tilgjengelige for medisinske og blyfrie produksjonsprosjekter.
Fanway støtter 72-timers rask behandlingstid for små prototypepartier, masseproduksjon tar 5–7 virkedager.

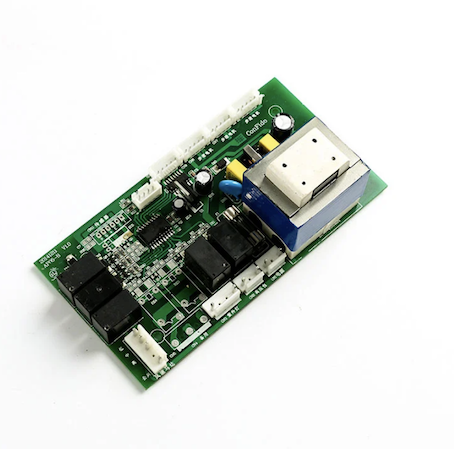

Ja, vi tilbyr one-stop-løsning inkludert PCB-fabrikasjon, SMT/DIP-sveising, funksjonstesting og boksbygging.
UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 test- og samsvarsdokumenter er alle tilgjengelige.
Fanway produserer hybrid stablede brett som kombinerer FR4 og Rogers for å redusere de totale materialkostnadene uten å miste RF-ytelsen.
FR4 PCBer fortsatt det mest kostnadseffektive, allsidige substratvalget for nesten alle elektroniske produksjonsprosjekter, med integrering av flammesikkerhet, stabil ytelse og tilpassbar struktur. Støttes avFanwaysin 12-årige PCB & EMS produksjonserfaring, helautomatiske produksjonslinjer og komplette globale eksportsertifiseringer, kan vi levere standard og tilpassetFR4 PCBprototyper og massebestillinger for bil-, medisinsk-, telekom- og industriell elektronikkprodusenter. Hvis du trenger tekniske spesifikasjonsark, gratis DFM-evaluering og bulkfabrikktilbud, kan du gjernekontakt oss. Vårt profesjonelle PCB-ingeniørteam vil designe matchetFR4 PCBstableløsninger i henhold til utstyrets arbeidsmiljø og krav til elektriske parametere.
