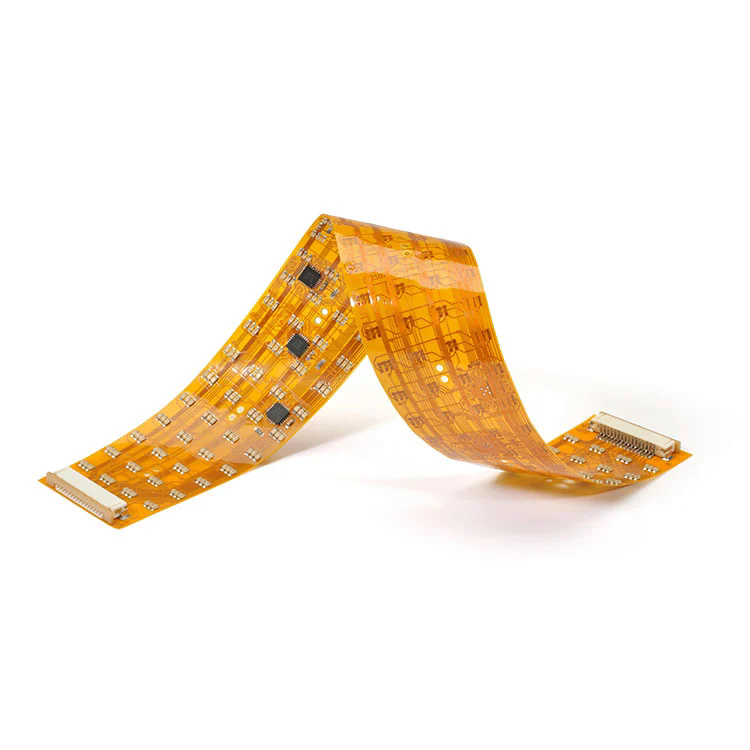

Fleksible trykte kretskort(FPC PCB) er en innovasjon som har omformet strukturen til moderne elektronikk ved å muliggjøre fleksible, lette og høye tetthetskretsforbindelser. I motsetning til tradisjonelle stive PCB -er, er FPC PCB -er laget av fleksible basismaterialer som polyimid (PI) eller polyester (PET), som kan bøye, brette eller vri uten å bryte kretsen. Denne unike egenskapen lar designere oppnå mindre, tynnere og mer dynamiske produktstrukturer.
FPC PCB er mye brukt i bærbare enheter, medisinske instrumenter, bilsystemer, smarttelefoner og industrielle kontrollsystemer. Deres fleksibilitet og overlegne ytelse gjør dem til et kritisk grunnlag for utviklingen av kompakt og multifunksjonell elektronikk.
Viktige egenskaper ved FPC PCB inkluderer:
Lett og tynn: Tykkelsen kan være så lav som 0,1 mm, noe som gjør den egnet for miniatyriserte elektroniske enheter.
Høy pålitelighet: Fleksible kobberkretser reduserer ledningsfeil og forbedrer den generelle signalintegriteten.
Varme og kjemisk motstand: Polyimidsubstratet sikrer stabil ytelse i tøffe miljøer.
Utmerket dynamisk bøyevne: egnet for enheter med bevegelige eller sammenleggbare deler.
I hovedsak muliggjør FPC PCB en perfekt blanding av funksjonalitet, holdbarhet og fleksibilitet, og støtter designfriheten som neste generasjon elektronisk innovasjon krever.
Arbeidsprinsippet for en FPC PCB ligger i den lagdelte strukturen, som gjør at ledende kobberspor kan skrives ut på en fleksibel isolasjonsfilm. Strukturen består vanligvis av:
Basismateriale (substrat): Polyimid (PI) eller PET -film som gir mekanisk fleksibilitet og isolasjon.
Limlag: Bindinger kobberfolien til underlaget (kan være lim eller limfri type).
Kobberfolie: ledende lag for gjeldende overføring.
COVLAY FILM: Beskytter kretsen mot miljøskader og gir isolasjon.
Forsterkningslag (valgfritt): Styrker tilkoblingsområder eller monteringspunkter.
Nedenfor er en detaljert tabell som oppsummerer viktige tekniske spesifikasjoner som vanligvis brukes i profesjonell FPC PCB -produksjon:
| Parameter | Spesifikasjon | Beskrivelse |
|---|---|---|
| Basismateriale | Polyimid (PI) / PET | Fleksibelt og varmebestandig underlagsmateriale |
| Kobber tykkelse | 1/3 oz - 3 oz | Bestemmer gjeldende bærekapasitet |
| Lagtelling | 1 - 6 lag | Avhenger av kretskompleksitet |
| Minimumslinjebredde / avstand | 0,05 mm / 0,05 mm | Definerer kretstetthetspresisjon |
| Overflatebehandling | Enig, OSP, hasl, fordypningssølv | Sikrer loddebarhet og korrosjonsbeskyttelse |
| Bøyningsradius | ≥0,5 mm | Indikerer fleksibilitet og holdbarhet under bøyning |
| Driftstemperatur | -40 ° C til +150 ° C. | Passer for miljøer med høy temperatur |
| Loddemaske | Gul, svart, grønn, gjennomsiktig | Gir estetisk og beskyttende belegg |
| Impedansekontroll | ± 10% | Opprettholder signaloverføringsstabilitet |
Disse tekniske parametrene påvirker direkte den elektriske ytelsen, mekanisk holdbarhet og produktintegrasjonseffektivitet av FPC PCB. Riktig kombinasjon av materialer og design sikrer stabil signaloverføring selv under ekstreme mekaniske forhold.
Når man vurderer PCB -design for moderne elektroniske enheter, tilbyr FPC PCB uovertruffen allsidighet og pålitelighet sammenlignet med stive tavler. Årsakene bak den økende populariteten er basert på tre store tekniske fordeler:
FPC PCB gjør det mulig for ingeniører å lage tredimensjonale sammenkoblinger ved å bøye og brette brettet for å passe til komplekse enhetsgeometrier. Denne funksjonen reduserer romkravene betydelig og gir mulighet for utforming av tynnere, lettere og mer ergonomiske enheter - essensielle i smarttelefoner, kameraer og medisinske bærbare bærbare.
Med færre loddefuger og kontakter reduserer FPC PCB risikoen for løse tilkoblinger og signalinterferens. De er svært motstandsdyktige mot vibrasjoner, noe som gjør dem ideelle for bil- og romfartsapplikasjoner der jevn ytelse er avgjørende.
Ensartetheten av kobberspor og kontrollert impedansdesign er med på å opprettholde signalintegritet ved høye frekvenser. Dette er spesielt viktig i høyhastighets kommunikasjonssystemer, IoT-moduler og avanserte sensorer.
Forenkler montering og reduserer ledningsfeil.
Tilbyr utmerket ytelse av varmeavleder.
Aktiverer lette og miniatyriserte elektroniske forsamlinger.
Støtter automatisert produksjon med høye avkastningshastigheter.
Forbrukerelektronikk: Smarttelefoner, nettbrett, sammenleggbare skjermer, kameraer.
Medisinsk utstyr: Pacemakers, diagnostiske bildesystemer, biosensorer.
Bilelektronikk: Instrumentpaneler, LED -belysning, kollisjonspute -systemer.
Industriell automatisering: Kontrollpaneler, robotarmer og smarte sensorer.
Ved å integrere disse mulighetene, er FPC PCB ikke bare en teknologisk komponent, men en strategisk designfordel som definerer produktinnovasjon og konkurranseevne i dagens elektronikkproduksjon.
Å velge riktig FPC PCB-leverandør er viktig for å oppnå stabil produktytelse og langsiktig pålitelighet. Når du evaluerer en produsent, bør du vurdere følgende aspekter:
Forsikre deg om at produsenten er utstyrt med avanserte laserboringsmaskiner, presisjonsetsingssystemer og automatisk optisk inspeksjon (AOI) for å opprettholde dimensjonal nøyaktighet og konsistens.
FPC PCB-er av topp kvalitet avhenger av sertifiserte materialer som DuPont ™ eller Panasonic ™ polyimidfilmer, kombinert med kobberfolier med høy renhet. Strenge kvalitetskontrollprosesser som IPC Class 3 Compliance og ISO 9001 -sertifisering er indikatorer for produksjonssikkerhet.
En profesjonell leverandør bør tilby full teknisk support-fra tidlig-trinns kretsoppsett til impedanssimulering, prototyping og masseproduksjon-og sikre at det endelige produktet oppfyller både ytelse og kostnadskrav.
Pålitelige FPC PCB gjennomgår flere testprosesser, inkludert:
Elektrisk testing (E-test) for åpen/kort deteksjon.
Bøyning og bøyningstester for å bekrefte mekanisk utholdenhet.
Termisk sjokk og aldringstester for miljømessig holdbarhet.
Mikroskopisk inspeksjon for sporingsenhet og vedheftskvalitet.
Ved å velge en erfaren og sertifisert leverandør, kan du redusere produksjonsrisikoen betydelig, forbedre påliteligheten og optimalisere tid til markedet.
Q1: Hva er forskjellen mellom FPC PCB og stiv PCB?
A1: Hovedforskjellen ligger i fleksibilitet og struktur. FPC PCB bruker fleksible materialer som polyimid som tillater bøyning og folding, mens stive PCB er laget av faste FR-4-underlag. FPC PCB er ideelle for kompakte eller bevegelige enheter, mens stive PCB -er brukes til statiske og store strukturer.
Q2: Kan FPC PCB håndtere applikasjoner med høy strøm?
A2: Ja, med riktig kobbertykkelse og termisk styring, kan FPC PCB effektivt håndtere høy strøm. Flerlags FPC-er med armert kobber kan opprettholde tunge belastninger i bilindustri, kraftmoduler og industrikontrollsystemer.
I en tid der fleksibilitet, pålitelighet og presisjon definerer teknologisk fremgang, spiller FPC PCB en uerstattelig rolle i å drive neste generasjon elektroniske enheter. Deres evne til å kombinere lett struktur, høyhastighetsytelse og designtilpasningsevne gjør dem til en hjørnestein i innovasjon i forskjellige bransjer-fra forbrukerelektronikk til medisinsk teknologi og utover.
PåFanway, Vi spesialiserer oss på å tilby tilpassede konstruerte FPC PCB-løsninger som oppfyller de mest krevende industrielle standardene. Med avanserte produksjonsanlegg, streng kvalitetstesting og en forpliktelse til kundetilfredshet, sikrer fanway at hver fleksibel krets gir topp ytelse og langsiktig holdbarhet.
Hvis du utvikler elektronikk med høy ytelse og leter etter en pålitelig FPC PCB-partner, ikke nøl med åKontakt ossi dag. Fanways ingeniørteam vil gi ekspertveiledning, designstøtte og one-stop produksjonstjenester for å bringe dine innovative ideer til liv.
-
