FR4 PCBer et av de mest brukte kretskortsubstratene i elektronikkindustrien. I denne omfattende artikkelen utforsker vi hva FR4 PCB står for, hvordan det produseres, hvor det brukes, og hvorfor det fortsatt er et hjørnesteinsmateriale for moderne elektronikkdesign og produksjon.
Denne artikkelen forklarer betydningen av FR4 PCB, dets egenskaper, produksjonsprosesser, fordeler, begrensninger, virkelige applikasjoner og sammenligninger med alternative PCB-materialer. Det gir praktisk innsikt for ingeniører, hobbyister, kjøpere og teknologientusiaster. Du vil også finne en detaljert FAQ-seksjon som svarer på vanlige spørsmål knyttet til FR4 PCB.

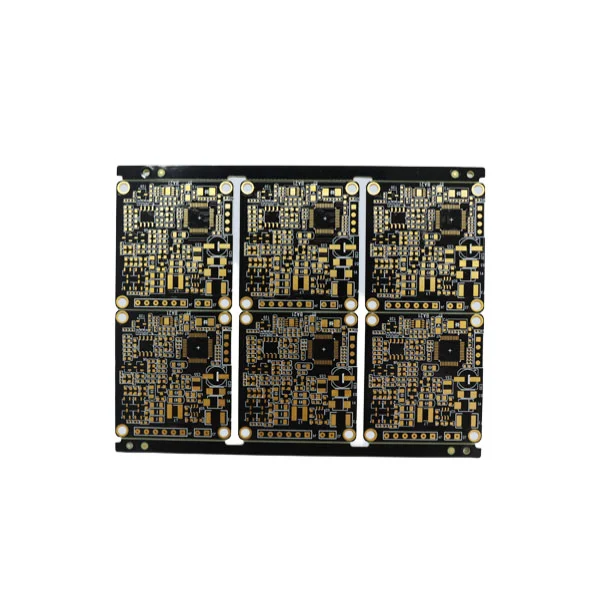

AnFR4 PCBrefererer til et kretskort som brukerFR4som basismateriale. FR4 står for "Flame Retardant 4", som er en karakterbetegnelse tildelt glassfiberforsterket epoksylaminatmateriale. Det er de facto standardsubstratet som brukes på tvers av de fleste elektronikk på grunn av dets sterke mekaniske styrke, utmerkede elektriske isolasjon og kapasitet til å operere i et bredt temperaturområde.
Begrepet "PCB" betyr en plattform som kobler sammen elektroniske komponenter via etsete kobberkretser og belagte hull. Når det kombineres med FR4, danner det et slitesterkt og pålitelig kort som passer for alt fra rimelig forbrukerelektronikk til industrielle kontrollsystemer.
Å produsere et FR4 PCB innebærer flere nøyaktige trinn for å sikre konsistens og kvalitet. De grunnleggende elementene inkluderer kobberfolie, FR4-laminatplater og en rekke prosesser som forvandler råvarer til funksjonelle kretskort.
Å velge FR4-materiale for PCB-produksjon gir en rekke fordeler som gjør det ideelt for mange bruksområder. Dens balanserte ytelse, kostnadseffektivitet og allsidighet bidrar til utbredt bruk.
Når de velger et materiale for PCB-design, evaluerer ingeniører flere nøkkelegenskaper som påvirker ytelse og pålitelighet. FR4 viser gunstige egenskaper på tvers av mange kriterier.
| Eiendom | Beskrivelse | Typisk verdi / merknad |
|---|---|---|
| Dielektrisk konstant (Dk) | Indikerer PCBs evne til å lagre elektrisk energi. | ~4,3–4,8 |
| Termisk stabilitet | Evne til å tåle varme uten nedbrytning. | Opptil ~130°C |
| Strekkstyrke | Motstand mot mekanisk deformasjon. | Høy |
| Flammehemming | Sikkerhet i applikasjoner der brannfare eksisterer. | Oppfyller UL94 V-0 rating |
| Fuktighetsmotstand | Viktig for brett i fuktige miljøer. | God |
FR4 PCB er allestedsnærværende på grunn av deres allsidighet og pålitelighet. Nedenfor er en oversikt over applikasjoner der FR4 yter eksepsjonelt godt.
Ingeniører velger ofte mellom FR4 og alternative materialer som polyimid, Rogers eller metallkjernesubstrater. Hvert materiale tilbyr unike fordeler tilpasset spesifikke behov.
| Materiale | Best for | Fordeler | Begrensninger |
|---|---|---|---|
| FR4 | Generell elektronikk | Kostnadseffektiv, sterk, pålitelig | Ikke ideell for høyfrekvent RF |
| Polyimid | Fleksible PCB | Høy varmebestandighet, fleksibel | Høyere kostnad |
| Rogers | Høyfrekvent RF | Lavt tap, stabil Dk | Dyr |
| Metallkjerne | Power LED-applikasjoner | Utmerket varmeavledning | Tungt og kostbart |
Q:Hva står "FR4" for i PCB?
EN:FR4 står for "Flame Retardant 4", som indikerer et glassforsterket epoksylaminat som motstår brann og gir strukturell styrke for PCB.
Q:Hvorfor brukes FR4 så mye i PCB-industrien?
EN:FR4 kombinerer mekanisk styrke, elektrisk isolasjon, termisk motstand og kostnadseffektivitet, noe som gjør den egnet for et bredt spekter av elektroniske bruksområder.
Q:Kan FR4 brukes i høyfrekvente RF-applikasjoner?
EN:Mens FR4 brukes i lavere frekvenskretser, krever høyfrekvente RF-kretser ofte materialer som Rogers som har lavere dielektriske tap for bedre signalintegritet.
Q:Hvordan påvirker fuktighet FR4 PCB?
EN:FR4 har god fuktmotstand, men langvarig eksponering for høy luftfuktighet kan fortsatt påvirke ytelsen. Beskyttende belegg og konforme lag bidrar til å dempe dette.
Q:Er FR4 egnet for bilelektronikk?
EN:Ja, FR4 er mye brukt i bilelektronikk på grunn av dens termiske stabilitet og holdbarhet, selv om spesifikke høytemperaturvarianter kan velges for ekstreme miljøer.
ForståelseFR4 PCBer avgjørende for alle som jobber med eller lærer om elektronisk design og produksjon. Dens balanserte egenskaper gjør den til ryggradsmaterialet for utallige enheter over hele verden. Enten du vurderer materialer for et nytt prosjekt eller velger en leverandør, er FR4 fortsatt et pålitelig valg.
For høykvalitets FR4 PCB-fabrikasjon skreddersydd til dine spesifikasjoner, bør du vurdere å samarbeide medShenzhen Fanway Technology Co., Ltd— en pålitelig leverandør av presisjonsløsninger for PCB-produksjon.Kontaktoss.
