Denne guiden forklarer Flerlags PCB teknologi – hva det er, hvordan det skiller seg fra enkelt- og dobbeltlags PCB, hvorfor det er avgjørende i moderne elektronikk, hvordan produksjon fungerer og beste designpraksis. Med innsikt fraShenzhen Fanway Technology Co., Ltd, tjener denne artikkelen ingeniører, designere og innkjøpsfagfolk med praktisk kunnskap og vanlige spørsmål.

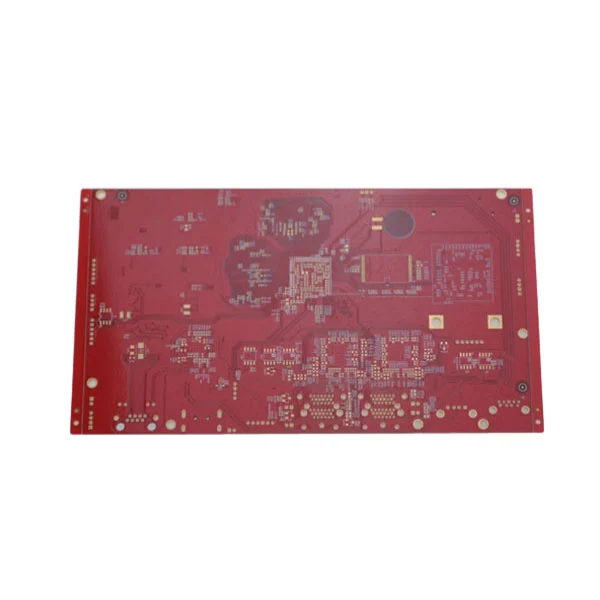

A Flerlags PCB— eller flerlags trykt kretskort — er et kort som består av tre eller flere ledende lag (vanligvis kobber) atskilt med isolasjonsmateriale og bundet sammen gjennom laminering. I motsetning til enkelt- eller dobbeltlags PCB, gir flerlagsdesign høyere rutetetthet, bedre ytelse og mer komplekse elektriske tilkoblinger innenfor et kompakt fotavtrykk. Bedrifter likerShenzhen Fanway Technology Co., Ltdspesialiserer seg på å bygge svært pålitelige flerlags PCB-er for avansert elektronikk innen telekommunikasjon, medisinsk utstyr og luftfartssektorer.
Flerlags PCB fungerer ved å stable alternative ledende kobberlag og isolerende prepreg/glassfiberplater. Tverrsnittsdesignet tillater signaler å bevege seg mellom interne og eksterne lag gjennom belagte gjennomgående hull (PTH) eller vias. Kontrollert impedans, kraftplan og strategier for signalintegritet sikrer pålitelig drift ved høye frekvenser.
| Lagtype | Beskrivelse |
|---|---|
| Signallag | Ruter kretser og sammenkobler. |
| Power Plane | Fordeler kraft og jord; reduserer støy. |
| Kjerne | Stivt underlag gir styrke. |
| Prepreg | Isolerende lim som binder lag. |
De interne lagene gir ekstra ruting og høyhastighetssignalveier, mens ytre lag støtter komponentmontering. Gjennom nøye stablet design liker produsenteneShenzhen Fanway Technology Co., Ltdsikre minimal krysstale og optimal elektrisk ytelse.
Flerlags PCB gir flere fordeler i forhold til enklere korttyper. Nedenfor er de viktigste grunnene til at ingeniører foretrekker dem:
Flerlags PCB er avgjørende i bransjer som krever kompleks, pålitelig elektronikk:
Produsenter likerShenzhen Fanway Technology Co., Ltdstøtte høyvolumsproduksjon for disse sektorene med kontrollert impedans og stramme toleranser som er avgjørende for ytelseskritiske applikasjoner.
Å designe et vellykket flerlags PCB krever spesialiserte verktøy, erfarne ingeniører og streng overholdelse av elektriske og mekaniske begrensninger. Her er kjernetrinnene i designprosessen:
Designteam klShenzhen Fanway Technology Co., Ltdsamarbeide med kunder for å validere stablings- og layoutstrategier, for å sikre produksjonssuksess og pålitelige sluttprodukter.
Å bygge flerlags PCB er mer komplekst enn enkeltlagskort på grunn av høyere presisjon og materialinvolvering. Typiske utfordringer inkluderer:
Ekspertprodusenter likerShenzhen Fanway Technology Co., Ltdimplementere strenge prosesskontroller og testprosedyrer for å redusere disse risikoene, og sikre høy avkastning og produktpålitelighet.
Spørsmål: Hva betyr "flerlags PCB"?
A: Et flerlags PCB refererer til et trykt kretskort med tre eller flere ledende kobberlag atskilt av isolasjonsmaterialer. Disse lagene er laminert sammen for å lage et enkelt kort som er i stand til å håndtere kompleks signalruting i avansert elektronikk.
Spørsmål: Hvordan er et flerlags PCB forskjellig fra et dobbeltlags PCB?
A: Et dobbeltlags PCB har bare to kobberlag (øverst og nederst) for ruting, mens et flerlags PCB inkluderer interne lag som tillater langt større sammenkoblingstetthet, forbedret ytelse og forbedret signalintegritet, noe som gjør den ideell for høyhastighetsapplikasjoner.
Spørsmål: Hvorfor er kraft- og jordplan viktig i flerlags PCB?
A: Strøm- og jordplan gir referanseflater med lav impedans som forbedrer elektrisk ytelse, reduserer støy og forbedrer EMI-kontroll. Disse flyene bidrar også til å fordele strøm jevnt til komponentene.
Spørsmål: Hvilke typiske materialer brukes i flerlags PCB-produksjon?
A: Materialer inkluderer kobberfolier for ledende lag, prepreg (harpiksimpregnert glassfiber) for isolasjon og liming, og kjernesubstrater som gir mekanisk støtte. Å velge riktige materialer påvirker ytelsesfaktorer som dielektrisk konstant og termisk stabilitet.
Spørsmål: Kan flerlags PCB repareres?
A: Reparasjon av flerlags PCB er mer utfordrende enn enkeltlagskort på grunn av nedgravde lag og vias. Mindre overflateproblemer kan noen ganger fikses, men dypere feil kan kreve avanserte teknikker eller full erstatning, avhengig av skaden.
Spørsmål: Hvordan tester produsenter flerlags PCB?
A: Produsenter bruker automatisert optisk inspeksjon (AOI), flyvende sondetesting, røntgenbilde og elektriske kontinuitetstester for å sikre at hvert lag og tilkobling oppfyller designspesifikasjonene. Shenzhen Fanway Technology Co., Ltd følger strenge testprotokoller for å levere pålitelige brett.
