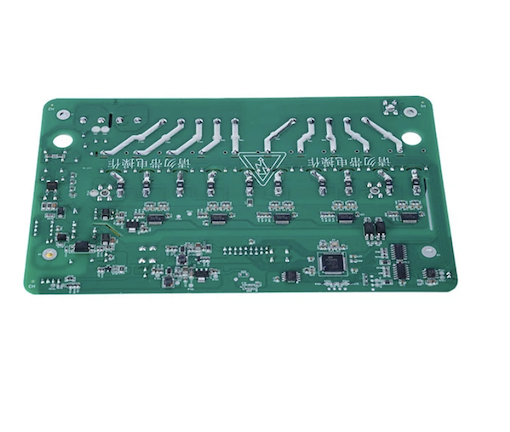

SMT og THT montering av Rapid Prototyping PCB Board

SMT- og THT-monteringen av Rapid Prototyping PCB Board levert av Fanway starter med en DFM-gjennomgang som fanger opp padsavstand, hullstørrelse og komponentklaringsproblemer før den første komponenten plasseres. Vi monterer deretter brettet ditt ved hjelp av SMT-plassering, gjennom hulllodding og full testing. Med 24 timers levering fra filbekreftelse mottar du arbeidstavler raskt nok til å holde utviklingen i gang. Ett stykke er vårt minimum for å gjøre budsjettet og betalingen mer fleksibel.

Fordeler med prototype PCB-montering

1. Tidlig validering, risikoreduksjon

SMT og THT Assembly of Rapid Prototyping PCB Board lar deg teste kretsdesignet ditt i den fysiske verden før du forplikter deg til dyre produksjonsverktøy og store komponentbestillinger. Å fange opp en designfeil på dette stadiet koster en brøkdel av det som kreves for å omarbeide en masseprodusert batch. Én prototype-iterasjon kan forhindre et katastrofalt tap som ellers ville blitt oppdaget først etter at tusenvis av enheter er bygget.

2. Akselerert FoU-iterasjon

Rask behandlingstid, vanligvis 24 timer, betyr at ingeniørteamet ditt kan motta nye tavlerevisjoner i løpet av dager og begynne å teste umiddelbart. Kortere iterasjonssykluser tillater flere designavgrensninger innenfor samme prosjekttidslinje, noe som direkte forbedrer produktets modenhet før produksjonsutgivelsen.

3. Parallell fastvareutvikling

Prototypekort gir en ekte maskinvareplattform for programvareingeniører til å skrive og teste innebygd kode. I stedet for å vente på produksjonstavler, kan fastvareutvikling fortsette parallelt med maskinvarevalidering, og komprimere den overordnede prosjektplanen. Denne parallelle arbeidsflyten er avgjørende for å møte trange markedsvinduer.

4. Kontrollert kostnadsstruktur

Liten batchproduksjon holder kostnadene på prototypene langt under kostnadene for en full produksjon. FoU-team og startups kan bestille nøyaktig det antall brett som trengs for testing, og unngår overflødig beholdning og unødvendig kapitalutlegg. Denne fleksibiliteten gjør prototyping tilgjengelig selv for prosjekter med begrensede budsjetter.

Hvorfor ingeniører velger Fanway

Fanway forstår kravene til prototypingfasen: hastighet, nøyaktighet og kostnadskontroll. Her er de spesifikke fordelene som får ingeniører til å komme tilbake.

1. Lynrask utførelse:fra Gerber-filer til sendte brett på 24 timer. Standard hurtigsvingsykluser tar 3 til 7 dager; vår 24-timers levering lar ingeniørteam fullføre flere designvalideringsrunder innenfor samme prosjekttidslinje.

2. Ingen minimumsbestillingsantall:bygge 1 til 50 enheter kostnadseffektivt. R&D-team og startups kan bestille akkurat det de trenger for testing uten å forplikte seg til store kvanta, og holde prototypebudsjettene under kontroll.

3. Sanntids produksjonssporing:gjennom vår online produksjonsportal kan kunder overvåke monteringsfremdriften når som helst. Hvert bords status er gjennomsiktig fra plassering til testing, og hvert trinn kan spores, så prosjektplanlegging er ikke lenger avhengig av e-post eller telefonsamtaler.

4. Presisjonsplasseringsevne:ASM SiPlace SX2 plasseringssystemer oppnår 0,1 mm posisjoneringsnøyaktighet for 01005-komponenter. Dette presisjonsnivået sikrer at miniatyrkomponenter plasseres riktig på plater med høy tetthet, som direkte avgjør om en prototype som bruker ultrasmå pakker vil fungere skikkelig.

5. Blandet teknologistøtte:SMT-, THT- og pressfit-koblinger kan monteres på samme kort. Når designet ditt inkluderer både BGA-brikker og store kontakter, trenger du ikke dele produksjonen på flere leverandører; vi fullfører alt i ett anlegg.

6. BGA- og CSP-håndtering:BGA- og CSP-komponenter med 0,3 mm pitch er satt sammen og verifisert med røntgeninspeksjon. Dette støtter design som bruker den siste generasjonen av fine pitch ball grid array-enheter. Loddeforbindelseskvalitet for disse komponentene kan ikke bekreftes ved optisk inspeksjon alene; Røntgen er den eneste verifiseringsmetoden.

7. Risikofri utviklingsstøtte:gratis DFM-sjekk fanger opp designfeil før produksjon, og statistikk viser at 83 % av monteringsproblemene stammer fra produksjonsfeil i designfasen. For IP-beskyttelse signerer vi konfidensialitetsavtaler og bruker kryptert dataoverføring slik at designfilene dine ikke lekkes eller brukes til andre formål. For komponentinnkjøp har vi tilgang til over 20 millioner lagerførte deler og integrerer med store distributører som Mouser og DigiKey, så små kvanta prototypekomponenter er ikke et problem med hensyn til minimumsbestillingsmengder eller ledetider.

Bruksområder

Fanways SMT og THT Assembly of Rapid Prototyping PCB Board-tjeneste er mye brukt på tvers av følgende felt.

IoT-enheter og wearables:liten formfaktor, høy tetthet og lavt strømforbruk krever presisjonsplassering og rask iterasjon under prototyping. Typiske produkter inkluderer smarte sensorer, helseovervåkingsbånd og trådløse kommunikasjonsmoduler.

Bilkontrollmoduler:innen kjøretøyelektronikk krever høy pålitelighet og miljømessig motstandskraft. ECU-prototyper, BMS-batteristyringskort og kroppskontrollmoduler krever alle uunnværlig funksjonell verifisering og pålitelighetstesting på prototypestadiet.

Medisinske diagnostiske verktøy:medisinsk utstyr involverer streng regulatorisk godkjenning; Grundig validering på prototypestadiet er en forutsetning for påfølgende FDA- eller CE-sertifisering. Dette inkluderer hovedkort for monitorer, ultralydkontrollkort og bærbart diagnoseutstyr.

Luftfartstestsystemer:høye krav til pålitelighet betyr at hver designendring må verifiseres fysisk. Prototypekort for flyelektronikkkontrollere og systemer for innsamling av flytestdata må oppfylle spesifikasjonene for konform belegg av militær kvalitet og THT-presspasningskoblinger.

Telekommunikasjons- og nettverksutstyr:komplekse høyhastighetskort drar nytte av prototypemontering for å validere signalintegritet før produksjon. Dette inkluderer hovedkort for ruter, kontrollkort for optiske moduler og RF-kort for basestasjoner.

Testing og kvalitetskontroll

Testing for SMT og THT montering av Rapid Prototyping PCB Board er et kritisk trinn i elektronisk produksjon. Fanway tilbyr et omfattende utvalg av testtjenester.

In Circuit Testing verifiserer den elektriske ytelsen til individuelle komponenter og kretser på det sammensatte kortet, og oppdager raskt kortslutninger, åpninger og komponentparameteravvik.

Funksjonell testing bekrefter at brettet fungerer som designet under reelle driftsforhold, og simulerer faktiske bruksscenarier.

Burn In Testing utsetter tavler for utvidet drift for å identifisere feil i tidlig levetid før de når feltet, og sikrer at leverte tavler ikke viser skjulte feil under kontinuerlig drift.

Automatisert optisk inspeksjon oppdager loddefeil, komponentplasseringsfeil og polaritetsproblemer, og dekker omfattende inspeksjon av kvaliteten på loddeforbindelsens utseende.

X Ray Inspection gir innsyn i skjulte skjøter som BGA-er og LGA-er som ikke kan inspiseres optisk, og bekrefter loddeskjøtenes integritet for ballgrid-array-enheter.

Vanlige forsamlingsproblemer og forebygging

Dårlig loddekvalitet inkludert kalde skjøter, loddebroer og utilstrekkelig loddemetall.

Forebygging:kontrollerte reflow-profiler og SPI-loddepasta-inspeksjon, hvor pastatykkelse og form registreres for hvert bord.

Komponentplasseringsfeil som involverer feil orientering eller posisjon.

Forebygging:AOI-inspeksjon etter plassering og røntgenverifisering for BGA-er.

Pakkemismatch der komponentpakken ikke samsvarer med PCB-putens design.

Forebygging:DFM-gjennomgang før produksjon, hvor ingeniørteamet vårt sjekker hver komponents pakkedimensjoner.

Filfeil som manglende Gerber-lag eller feil borefiler.

Forebygging:ingeniørverifisering av alle innkommende filer for å sikre lagets fullstendighet og korrekte borekoordinater.
