Hva er overflatemontert PCB-montering og hvorfor betyr det noe?

Hva er overflatemontert PCB-montering?

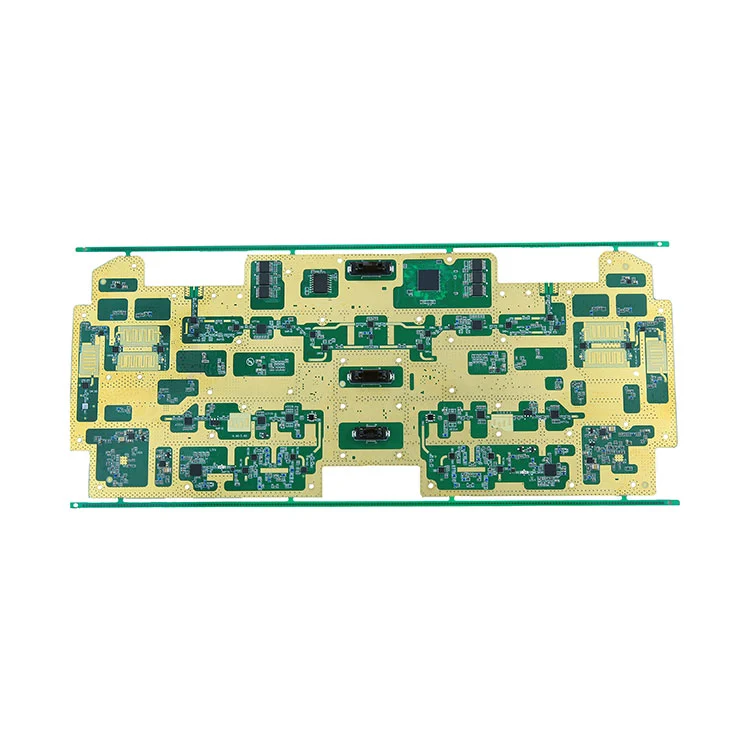

Overflatemontert PCB-montering refererer til den elektroniske monteringsprosessen hvor komponenter monteres direkte på overflaten av et kretskort (PCB) i stedet for å settes inn gjennom hull. Denne prosessen er avhengig av Surface Mount Technology (SMT) og Surface Mount Devices (SMDs), som gir høyere komponenttetthet og reduserte produksjonskostnader. SMT har blitt allestedsnærværende i elektronikkindustrien på grunn av dens effektivitet, skalerbarhet og ytelsesfordeler.

Hvordan er overflatemonteringsteknologi forskjellig fra gjennomgående hull?

Den primære kontrasten mellom Surface Mount Technology (SMT) og Through-Hole Technology (THT) ligger i hvordan elektriske komponenter festes til PCB:

Hvorfor bruke overflatemontert PCB-montering?

• Høyere komponenttetthet:SMT gir mulighet for flere deler på mindre brett.
• Reduserte produksjonskostnader:Automatisering reduserer arbeidskostnader og repeterbarhetsfeil.
• Forbedret elektrisk ytelse:SMT reduserer ledningslengden, og forbedrer signalkvaliteten.
• Raskere produksjonssykluser:Automatiserte pick-and-place og reflow-prosesser øker produksjonen.
• Designfleksibilitet:Begge brettflatene kan fylles.

Hvilke komponenter brukes vanligvis i overflatemontert PCB-montering?

SMT inkluderer mange komponenttyper. Her er de vanligste:

Hva er de viktigste prosesstrinnene i montering av overflatemontering?

1. sjablongtrykk:Loddepasta påføres PCB-puter ved hjelp av en sjablong.
2. Velg-og-plasser:Maskiner plasserer SMD-er nøyaktig på loddepasta.
3. Reflow Lodding:PCB passerer gjennom en reflow-ovn for å smelte loddepasta.
4. Inspeksjon og kvalitetskontroll:AOI-, røntgen- og optiske kontroller bekrefter monteringsnøyaktigheten.
5. Avsluttende testing:Funksjonstester bekrefter ytelsen.

Hvordan håndtere felles forsamlingsutfordringer?

SMT-montering kan møte flere utfordringer, for eksempel gravlegging, loddebro og åpne kretsløp. Beste fremgangsmåter inkluderer:

• Optimaliser PCB-oppsett:Riktig putedesign og avstand for å redusere loddeproblemer.
• Tune Reflow Profile:Skreddersydde temperaturprofiler for konsistente loddeforbindelser.
• Bruk materialer av høy kvalitet:Pålitelig loddepasta og komponenter forbedrer konsistensen.
• Utfør robust QA:Bruk AOI, røntgen og IKT for å fange opp feil tidlig.

Hvilke materialer kreves for SMT?

Hvordan sikre kvalitet og pålitelighet av overflatemontering?

Høykvalitets overflatemontering krever streng testing og validering. Nøkkelmetoder inkluderer:

• Automatisert optisk inspeksjon (AOI):Oppdager manglende komponenter, polaritet og loddeproblemer.
• Røntgeninspeksjon:Avslører skjulte loddeforbindelsesfeil.
• In-Circuit Testing (IKT):Tester elektrisk ytelse på komponentnivå.
• Funksjonstesting:Verifiserer full krets oppførsel under reelle forhold.

Kombinert QA sikrer at PCB oppfyller ytelses- og pålitelighetsstandarder som forventes i moderne elektronikk.

Hva er fremtidige trender innen overflatemontert PCB-montering?

Flere nøkkeltrender former fremtiden til SMT:

• Miniatyrisering:Mindre formfaktorer og mikro-SMD-komponenter.
• Avansert automatisering:AI-drevet plukk-og-plassering og tilbakemelding om prosesser i sanntid.
• 3D-trykt elektronikk:Additiv produksjon integreres med SMT.
• Smart inspeksjon:Maskinlæring forbedrer defektdeteksjon.

Disse trendene sikrer at Surface Mount PCB Assembly fortsetter å utvikle seg, forbedre ytelsen og redusere produksjonssyklusene.

Ofte stilte spørsmål

Hva er overflatemontert PCB-montering?

Overflatemontert PCB-montering refererer til prosessen med å montere elektroniske komponenter direkte på overflaten av et PCB ved hjelp av SMT-prosesser. Den erstatter tradisjonell gjennomhullsmontering i de fleste moderne elektronikk på grunn av effektiviteten og miniatyriseringsfordelene.

Hvordan forbedrer overflatemonteringsteknologi ytelsen?

SMT forbedrer ytelsen ved å redusere ledningslengden, noe som senker induktansen og motstanden. Dette forbedrer signalintegriteten og lar kortene operere ved høyere frekvenser med mindre støy.

Hvilke bransjer drar mest nytte av overflatemontering?

Bransjer som forbrukerelektronikk, bilindustri, medisinsk utstyr, romfart og telekommunikasjon er avhengige av SMT på grunn av behovet for kompakte, pålitelige og høyytelses elektroniske enheter.

Hvilke utfordringer finnes i overflatemontering?

Utfordringer inkluderer å administrere svært små komponenter, sikre presis påføring av loddepasta og unngå defekter som gravstein eller loddebroer. Avanserte prosesskontroll- og inspeksjonssystemer er nødvendige for å redusere disse problemene.

Hvorfor er kvalitetskontroll avgjørende i SMT?

Kvalitetskontroll sikrer pålitelighet og funksjonalitet i ferdige produkter. Med komponenter med høy tetthet og automatisert montering kan feil raskt føre til feil i felten. Prosesser som AOI og røntgeninspeksjon fanger opp problemer før endelig testing.
