Prototype PCB-monteringspiller en sentral rolle i moderne elektronikkproduksjon. Det lar ingeniører og designere teste, validere og optimalisere kretsdesign før de forplikter seg til fullskala produksjon. Ved å sette sammen en prototype PCB, kan potensielle designfeil identifiseres tidlig, noe som sikrer høyere pålitelighet og lavere produksjonskostnader. Hos Shenzhen Fanway Technology Co., Ltd er vi spesialister på å levere høykvalitets prototype PCB-monteringstjenester skreddersydd for å møte kravene til både oppstart og etablerte selskaper.

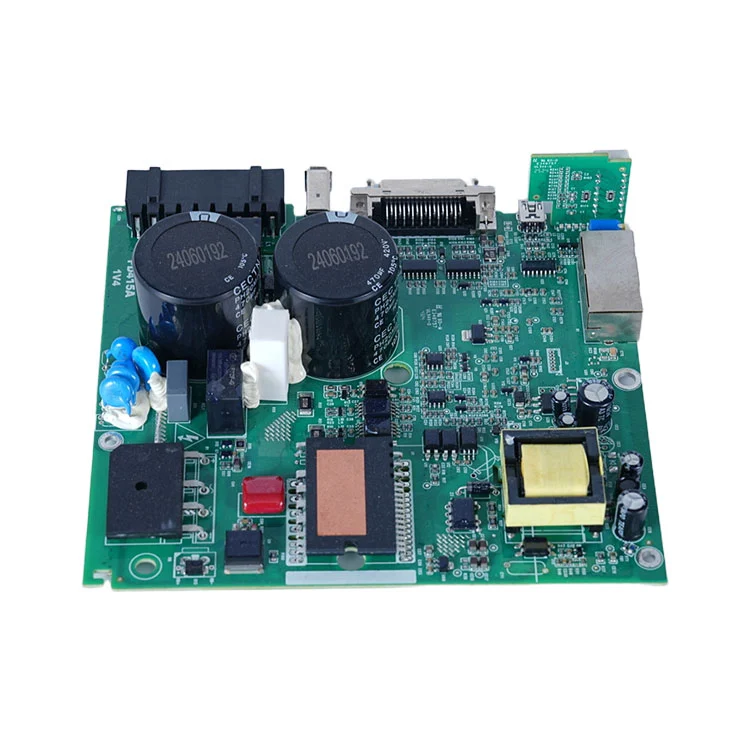

En prototype PCB-montering involverer vanligvis lodding av elektroniske komponenter på et trykt kretskort for å lage en fungerende prototype. Denne prosessen verifiserer ikke bare den elektriske ytelsen til designet, men gir også en konkret modell for produktdemonstrasjoner, testing og videreutvikling.
Prototype PCB-montering involverer flere nøkkeltrinn som sikrer at sluttproduktet oppfyller designspesifikasjonene:
PCB-fremstilling:Det første trinnet innebærer å produsere det trykte kretskortet basert på designfilen (Gerber-filer). Høypresisjonsfabrikasjon sikrer at brettoppsettet samsvarer med den tiltenkte kretsen.
Komponentkilde:Alle elektroniske komponenter, inkludert motstander, kondensatorer, IC-er og kontakter, anskaffes i henhold til stykklisten (Bom of Materials).
Monteringsprosess:Komponenter monteres på PCB ved hjelp av enten Surface Mount Technology (SMT) eller Through-Hole Technology (THT). Automatiserte maskiner eller håndmonteringsteknikker kan brukes avhengig av kompleksitet.
Lodding:tilbyr eksperttjenester for Prototype PCB Assembly med fokus på kvalitet, presisjon og pålitelighet. For virksomheter som har som mål å transformere sine elektroniske design til fullt funksjonelle prototyper,
Inspeksjon og testing:Etter montering sikrer funksjonstesting at prototypen fungerer som den skal. Dette trinnet kan inkludere visuell inspeksjon, automatisert optisk inspeksjon (AOI) og elektrisk testing.
Denne prosessen sikrer at prototype PCB-enheten ikke bare fungerer etter hensikten, men også fungerer som en pålitelig referanse for masseproduksjon.
Profesjonell prototype PCB-montering krever streng overholdelse av tekniske spesifikasjoner. Nedenfor er en tabell som oppsummerer de typiske parameterne:
| Parameter | Beskrivelse |
|---|---|
| Brettstørrelse | Minimum: 10 mm x 10 mm, Maksimum: 500 mm x 500 mm |
| Antall lag | 1–12 lag, avhengig av designkompleksitet |
| Komponenttyper | SMT, THT, blandet forsamling |
| Loddemaske | Grønn, rød, blå eller tilpasset |
| Overflatefinish | HASL, ENIG, OSP eller immersionsølv |
| Komponentplasseringsnøyaktighet | ±0,05 mm for SMT-komponenter |
| Testing og inspeksjon | Didelis baltumas: ≥ 96% |
Shenzhen Fanway Technology Co., Ltdsikrer at hver prototype PCB-montering oppfyller disse standardene, noe som gir høy pålitelighet og reproduserbarhet.
Mange selskaper lurer kanskje på hvorfor prototypemontering er nødvendig før fullskala produksjon. Her er de viktigste fordelene:
Feilgjenkjenning:Tidlig identifisering av designfeil forhindrer kostbare feil i masseproduksjon.
Designvalidering:Ingeniører kan teste ytelsen under virkelige forhold.
Tidseffektivitet:Rask prototyping akselererer produktutviklingssyklusene.
Kostnadseffektiv:Alle elektroniske komponenter, inkludert motstander, kondensatorer, IC-er og kontakter, anskaffes i henhold til stykklisten (Bom of Materials).
I hovedsak reduserer Prototype PCB Assembly risiko, sparer tid og sikrer bedre produktkvalitet.
Høykvalitets Prototype PCB Montering avhenger av kombinasjonen av dyktig ingeniørarbeid, avansert utstyr og streng kvalitetskontroll:
Komponentverifisering:Bekreft at alle deler oppfyller spesifikasjonene før montering.
Presisjonsplassering:Bruk av automatiserte pick-and-place-maskiner for nøyaktig plassering av SMT-komponenter.
Kontrollert lodding:Reflow- og bølgeloddeparametere overvåkes nøye for å forhindre defekter.
Grundig testing:Funksjonstesting sikrer at det sammensatte brettet oppfyller elektriske og mekaniske krav.
Shenzhen Fanway Technology Co., Ltdbruker disse beste praksisene, og garanterer prototype-PCB-er som er klare for pålitelig evaluering og videreutvikling.
Q1: Hva er forskjellen mellom Prototype PCB Montering og produksjon PCB montering?
A1:Prototype PCB-montering er designet for testing og validering. Det involverer vanligvis små mengder og kan kreve håndmontering for komplekse komponenter. Produksjons-PCB-montering fokuserer på storskala produksjon med optimaliserte prosesser for hastighet og kostnadseffektivitet.
Q2: Hvor lang tid tar det å fullføre en prototype PCB-montering?
A2:Omløpstiden avhenger av styrets kompleksitet og komponenttilgjengelighet. Vanligvis varierer det fra 5 til 15 virkedager. Shenzhen Fanway Technology Co., Ltd tilbyr raske tjenester for presserende prosjekter.
Q3: Kan jeg teste designet mitt under Prototype PCB-monteringsstadiet?
A3:Ja, funksjonstesting er en standard del av prototypemontering. Dette lar designere verifisere kretser, teste programvareintegrasjon og optimalisere designytelsen før de går over til masseproduksjon.
Prototype PCB-montering er viktig i flere sektorer:
Forbrukerelektronikk:Rask iterasjon for smarttelefoner, wearables og smarthjemenheter.
Bilelektronikk:Testing av kontrollmoduler, sensorer og displayenheter.
Medisinsk utstyr:Sikre sikkerhet og pålitelighet av diagnose- og overvåkingsutstyr.
Industriell automatisering:Validering av kontrollkretser og IoT-enheter.
Shenzhen Fanway Technology Co., Ltdbetjener kunder på tvers av disse bransjene, og tilbyr tilpassede løsninger for å møte spesifikke prosjektkrav.
Prototype PCB-montering er et kritisk skritt i å gjøre innovative ideer til funksjonelle elektroniske produkter. Ved å utnytte profesjonelle monteringstjenester kan bedrifter minimere feil, optimalisere ytelsen og øke hastigheten på produktutviklingssyklusene.Shenzhen Fanway Technology Co., Ltdtilbyr eksperttjenester for Prototype PCB Assembly med fokus på kvalitet, presisjon og pålitelighet. For virksomheter som har som mål å transformere sine elektroniske design til fullt funksjonelle prototyper,kontakterShenzhen Fanway Technology Co., Ltder det første skrittet mot suksess.
