I dagens digitale epoke, er nesten alle moderne enheter - fra smarttelefoner og medisinsk utstyr til bilkontrollsystemer - på et trykt kretskort (PCB). Mens enkeltsjikt og dobbeltlags PCB har blitt mye brukt i flere tiår, har etterspørselen etter kraftigere og kompakte enheter gjortFlerlags PCBBransjestandarden innen elektronikk med høy ytelse.

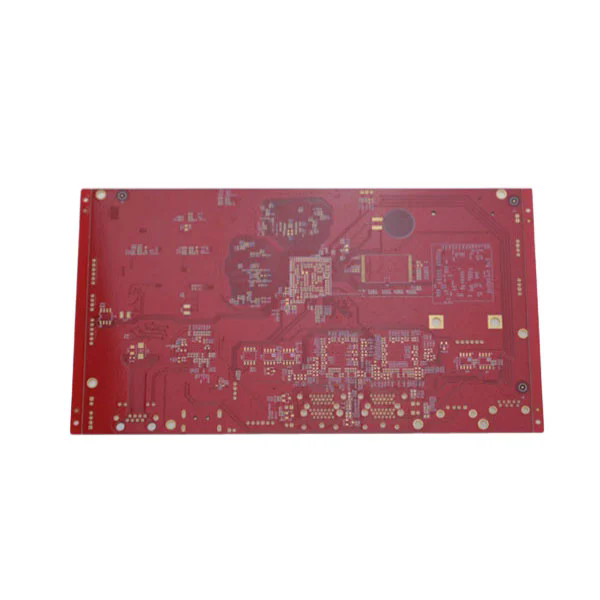

En flerlags PCB består av tre eller flere ledende kobberlag som er stablet sammen, atskilt med isolerende materiale kjent som dielektrisk. I motsetning til enkelt- eller tosidige brett, tillater flerlags PCB-er designere å oppnå kompleks ruting, større funksjonalitet og forbedret pålitelighet. Denne arkitekturen optimaliserer ikke bare signalstrømmen, men reduserer også elektromagnetisk interferens, noe som er en stor bekymring i høyhastighetskretser.
Fordelene med flerlags PCB går langt utover deres strukturelle kompleksitet. De gjør det mulig for produsenter å bygge enheter som er mindre, lettere og mer holdbare, uten å ofre prosesseringskraft eller effektivitet. Enten i romfart, telekommunikasjon eller medisinsk teknologi, har allsidigheten til flerlags PCB gjort dem til en hjørnestein i innovasjonen.
På et grunnleggende nivå løser flerlags PCB problemet med flaskehalser med begrenset plass og ytelse. Ved å stable flere lag med kobber, får designere muligheten til å rute signaler mer intelligent og unngå overbelastningsproblemene som oppstår med tradisjonelle to-lags tavler. Dette er en av de viktigste grunnene til at flerlags PCB -er dominerer næringer der både miniatyrisering og ytelse er essensielle.
Arbeidsprinsippet for en flerlags PCB ligger i den lagdelte utformingen. Hvert ledende lag er etset med kretsmønstre, mens vias (gjennom hull, blinde vias eller begravde vias) kobler disse lagene for å tillate sømløs elektrisk kommunikasjon. De dielektriske lagene isolerer kobberlagene, og sikrer at elektriske signaler reiser med minimal interferens og maksimal effektivitet.
For å illustrere de profesjonelle parametrene til en typisk flerlags PCB, bør du vurdere følgende tabell:
| Parameter | Spesifikasjonsområde |
|---|---|
| Lagtelling | 4 til 40+ lag |
| Basismateriale | FR4, High Tg FR4, Rogers, Polyimide |
| Kobber tykkelse | 0,5 oz til 3 oz per lag |
| Styretykkelse | 0,4 mm til 5,0 mm |
| Min. Hullstørrelse | 0,1 mm |
| Overflatebehandling | Hasl, enig, osp, fordypning sølv |
| Impedansekontroll | ± 10% toleranse |
| Driftstemperatur | -40 ° C til +150 ° C. |
| Loddemaskefarge | Grønn, svart, hvit, blå, rød |
Disse parametrene gjenspeiler ikke bare ingeniørfunksjonene, men også tilpasningsalternativene som produsentene kan gi. For eksempel sikrer du å velge høy-TG FR4- eller Rogers-materialer varmebestandighet og stabilitet i krevende miljøer som biladarsystemer eller luftfartsavionikk. Kobbertykkelse er avgjørende for å håndtere strømbelastninger, mens impedansekontrollen direkte påvirker signaloverføring med høy frekvens.
Designprosessen til en flerlags PCB involverer flere trinn: skjematisk oppretting, lagstablingsplanlegging, ruting og simuleringstesting. Ingeniører må nøye balansere elektriske, termiske og mekaniske krav. Dårlig planlegging kan føre til krysstale, overoppheting eller signaltap, og det er grunnen til at flerlags PCB -design regnes som en vitenskap og en kunst.
Videre har fremskritt innen PCB-fabrikasjonsteknologi-som laserborede mikrovier, HDI (høy tetthet interconnect) metoder og innebygde komponenter-presset flerlagsbrett til nye ytelseshøyder. Disse funksjonene gjør det mulig for moderne PCB-er å støtte 5G, IoT, kunstige intelligensenheter og neste generasjons medisinsk diagnostikkutstyr.
Årsaken til at bransjer i økende grad velger PCB-er med flere lag, er tydelig: De leverer overlegen ytelse og pålitelighet sammenlignet med enkeltsjikt eller dobbeltlagsalternativer. Her er noen av de viktigste fordelene som forklarer deres utbredte adopsjon:
Høy signalintegritet: Med kontrollert impedans og flere bakkeplaner minimerer multilags PCB -er signalforvrengning. Dette er kritisk for høyhastighetsapplikasjoner som dataservere og 5G-basestasjoner.
Kompakt design: Stablinglag reduserer vertikalt behovet for større tavleoverflater, slik at produsentene kan gjøre produkter mindre og lettere uten å miste strømmen.
Forbedret holdbarhet: Multilags PCB er bygget med materialer av høy kvalitet som tåler miljøspenning, inkludert temperatursvingninger, vibrasjoner og mekanisk sjokk.
Redusert elektromagnetisk interferens (EMI): Bruk av bakkeplan og strategisk ruting hjelper til med å skjule følsomme kretser mot støy, og sikrer jevn ytelse.
Allsidighet: Fra forbrukerapparater til satellitter, er flerlags PCB -er tilpasningsdyktige til forskjellige bransjer og applikasjoner.
For eksempel, i bilindustrien, flerlags PCBS Power Advanced Driver-Assistance Systems (ADAs), Infotainment i kjøretøyet og batterihåndteringssystemer i elektriske kjøretøyer. I medisinsk utstyr er de viktige for MR -skannere, pacemakere og bildesystemer, der pålitelighet kan bety liv eller død. I telekommunikasjonssektoren muliggjør flerlags PCB-er med høy frekvens dataoverføring på tvers av kompakte enheter som krever stabil tilkobling.
Muligheten til flerlags PCB til å balansere størrelsesreduksjon, ytelsesforbedring og pålitelighet gjør dem til et ikke-omsettelig valg i det moderne elektroniske økosystemet.
Q1: Hva er hovedforskjellen mellom en flerlags PCB og en dobbeltlags PCB?
En dobbeltlags PCB har bare to ledende lag, som begrenser kompleksiteten i kretsruting. En flerlags PCB stabler imidlertid tre eller flere ledende lag, noe som muliggjør mer kompakte design, bedre signalintegritet og høyere ytelse. Dette gjør flerlags PCB til det foretrukne valget for høyhastighets, høye tetthets- og høy-pålitelighetsapplikasjoner.
Q2: Hvor lenge varer en flerlags PCB typisk i krevende applikasjoner?
Levetiden til en flerlags PCB avhenger av materialvalg, driftsmiljø og produksjonskvalitet. Med høy-TG FR4 eller spesialiserte materialer som polyimid, kan en multilags PCB vare 10–20 år eller mer i industrielle eller romfartsapplikasjoner. Riktig termisk styring og overflatebehandling utvider holdbarheten ytterligere.
Når etterspørselen etter avansert elektronikk vokser, krever virksomheter PCB-partnere som ikke bare kan levere produkter, men langsiktig pålitelighet.Fanwayhar etablert seg som en pålitelig produsent av flerlags PCB ved å kombinere avanserte fabrikasjonsprosesser med streng kvalitetskontroll. Fra prototyper med små batch til storstilt produksjon, sikrer fanway at hvert styre oppfyller internasjonale standarder for ytelse og sikkerhet.
Hvis du søker holdbar, høyytelses flerlags PCB-er skreddersydd til din spesifikke applikasjon, er det nå på tide å få kontakt med teamet vårt.Kontakt ossI dag for å lære hvordan fanway kan støtte din neste innovasjon med PCB-løsninger i verdensklasse.
-
