I moderne elektroniske produkter er trykte kretskort (PCB) en uunnværlig kjernekomponent. Det er ikke bare en bærer av forskjellige elektroniske komponenter, men bestemmer også den elektriske tilkoblingskvaliteten og driftsstabiliteten til hele maskinen. Med rask utvikling av elektronisk teknologi, forskjellige typer avPCBhar også dukket opp for å imøtekomme behovene til forskjellige komplekse applikasjoner. Denne artikkelen vil gi deg en detaljert introduksjon til de vanlige typene trykte kretskort og deres aktuelle scenarier.
Ensidige brett er den mest grunnleggende PCB-strukturen. De ledende mønstrene er bare fordelt på den ene siden av underlaget, og den andre siden brukes til å installere elektroniske komponenter. Denne typen kretskort har en enkel produksjonsprosess og lave kostnader, og er mye brukt i rimelige og lave kompleksitetsprodukter som elektroniske leker, husholdningsapparater, LED-belysning og radioer.
Funksjoner:
Lave kostnader
Enkel struktur
Lett å masseprodusere
I motsetning til ensidige brett, dobbeltsidigPCBHa ledende mønstre på begge sider av underlaget, og elektriske tilkoblinger på begge sider oppnås gjennom vias. Denne strukturen øker ledningstettheten og kretskompleksiteten i stor grad, og er egnet for elektroniske enheter med flere funksjoner og mer kompakte strukturer.
Vanlige applikasjoner: Industrielle kontrollpaneler, instrumentering, strømforsyningsutstyr, smarte hjemmeapparater, etc.

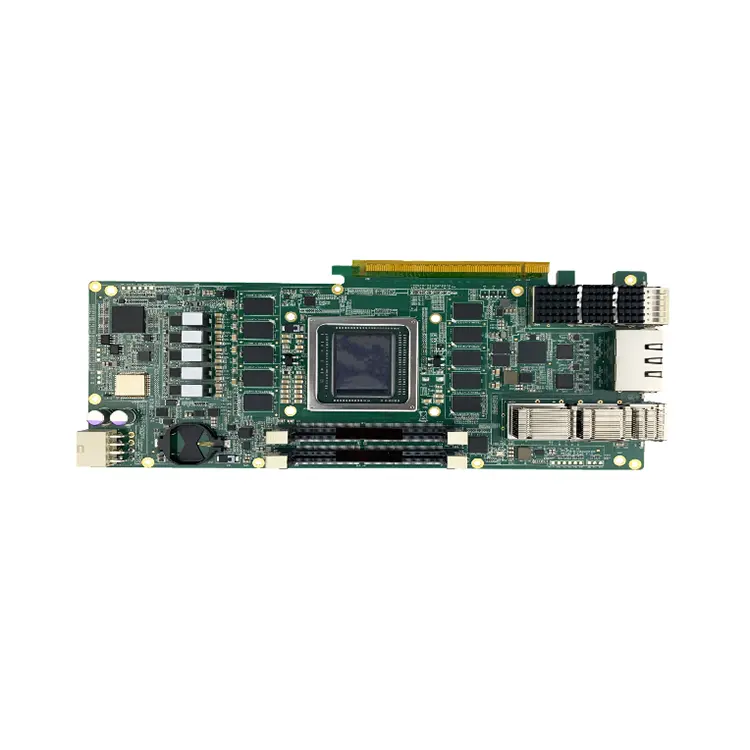

Flerlags PCB består av mer enn tre lag med ledende lag (vanligvis 4, 6, 8, eller til og med dusinvis av lag), atskilt med isolerende materialer i midten og forbundet med blinde eller nedgravde hull. Denne typen kretskort kan oppnå høyere ledningstetthet og sterkere elektromagnetisk kompatibilitet, egnet for avanserte elektroniske enheter.
Mye brukt i:
Kommunikasjonsutstyr
Medisinsk utstyr
Høytytende datamaskinhovedkort
Luftfart og militære elektroniske produkter
Fordeler:
Bruk av høy plass
God elektrisk ytelse
Sterk anti-interferensevne
Fleksible kretskort er laget av fleksible plastsubstrater (for eksempel polyimid eller polyesterfilm), har god fleksibilitet og kan bøyes, brettes eller vrides. FPC er mye brukt i tynne og lette elektroniske produkter som smarttelefoner, bærbare datamaskiner, kameraer, bærbare enheter osv.
Hovedfunksjoner:
Bøyelig og sammenleggbar
Lett og liten størrelse
Fleksibel installasjon
Rigid-fleksibelt brett kombinerer fordelene med stiv PCB og fleksibel PCB, og har både stive og fleksible områder i samme kretskort. Denne strukturen er spesielt egnet for elektroniske enheter med begrenset plass og multippel folding, for eksempel medisinsk overvåkningsutstyr, kameramoduler og militære kommunikasjonssystemer.
Fordeler:
Kan lagre kontakter og ledningsnett
Forbedre signaloverføringsstabiliteten
Kompakt struktur og høy pålitelighet
Høyfrekvens PCB bruker spesielle høyfrekvente materialer, for eksempel PTFE (polytetrafluoroetylen), etc., som kan støtte stabil overføring av høyfrekvente signaler. Denne typen PCB brukes hovedsakelig i radarsystemer, kommunikasjonsutstyr for radiofrekvens, 5G -antenner, bilradarer og andre anledninger med ekstremt høye signalintegritetskrav.
Funksjoner:
Lav dielektrisk konstant
Stabil høyfrekvent ytelse
Passer for høyhastighets kommunikasjonsapplikasjoner

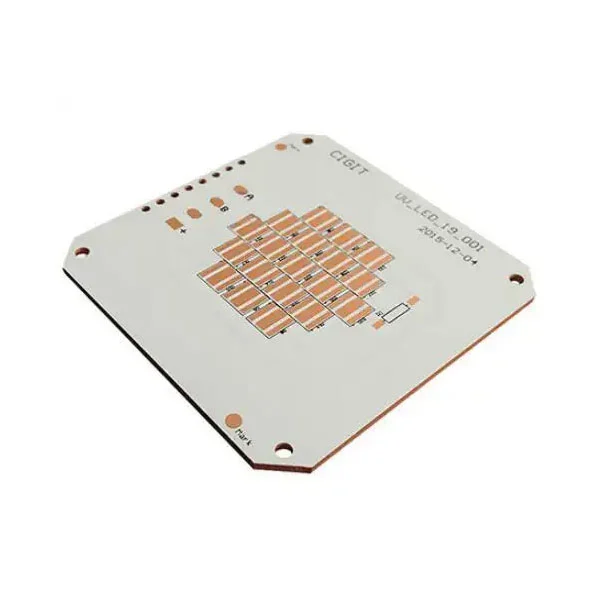

Metallbasert PCB (for eksempel aluminiumsubstrat, kobberunderlag) bruker metallmaterialer som termisk ledende lag, har god varmedissipasjonsytelse, og brukes ofte i strømledet, bilelektronikk, strømmoduler og andre produkter med strenge krav til varmeoppredning.
Fordeler:
Sterk varmeledningsevne
Høy mekanisk styrke
Forlenge levetiden til elektroniske komponenter
Som "sentralnervesystemet" av elektroniske produkter, påvirker typen trykt kretskort direkte ytelsen, volumet, kostnadene og til og med stabiliteten til produktet. Å forstå de strukturelle egenskapene og applikasjonsscenariene til forskjellige PCB -er vil hjelpe selskaper med å velge mer nøyaktig og forbedre produktkonkurransen.
