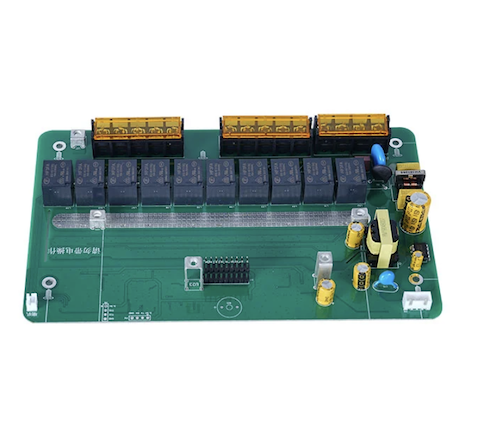

Elektronisk PCB Printed Circuit Board Prototype Montering

Den elektroniske PCB Printed Circuit Board Prototype Assembly-tjenesten fra Kina-leverandøren Fanway er bygget for FoU-prosjekter innen IoT-enheter, bilkontrollmoduler, medisinske diagnostiske verktøy og romfartstestsystemer. Mens typiske hurtigsvingende PCB-tjenester tar 3 til 7 dager, komprimerer vår 24-timers levering iterasjonssyklusene betydelig. Før monteringen begynner, utfører ingeniørteamet vårt en DFM-analyse på Gerber-filene, stykklisten og plukke-og-plasser-filene for å fange opp problemer med paddesign, komponentavstandskonflikter eller andre produksjonsproblemer tidlig. Uten minimumsbestillingskvantitet (fra 1 stk), kan FoU-team unngå ekstra lagerkostnader under prototypingfasen.

Hva er PCB-prototypemontering for?

PCB Printed Circuit Board Prototype Assembly service er prosessen med å montere elektroniske komponenter på et trykt kretskort i små mengder for å produsere testbare prøver. Dens kjerneformål er verifisering, ikke produksjon:

Designvalidering: bekrefter at kretsdesignet ditt fungerer i den fysiske verden. Simulering kan ikke dekke alle virkelige variabler – signalintegritet, strømfordeling og termisk oppførsel blir bare synlig gjennom fysisk testing.

Iterativ forbedring: Å fange opp og fikse designfeil på prototypestadiet koster en brøkdel av hva det ville ta å omarbeide en masseprodusert batch. Én prototypiterasjon kan spare ti ganger kostnadene for en storskala omarbeiding.

Fastvareutvikling: gir en ekte maskinvareplattform for programvareingeniører til å skrive og teste innebygd kode. Å utvikle fastvare uten fysisk maskinvare er som å feilsøke i et vakuum – logisk korrekthet garanterer ikke maskinvarekompatibilitet.

Prototypemontering er det kritiske trinnet som flytter et produkt fra konsept til virkelighet, og Fanways elektroniske PCB Printed Circuit Board Prototype Assembly-tjeneste gir profesjonell støtte for akkurat dette trinnet.

Viktige oppstartsfiler

Komplette og nøyaktige filer er grunnlaget for en jevn prosjektstart. Du trenger vanligvis følgende kjernefiler:

1. Gerber-filer som brukes til å produsere bare PCB, som inneholder alle kobberlag, boredata, loddemaske og silketrykk. Ufullstendige formater eller dårlig navngitte lag er blant de vanligste årsakene til produksjonsforsinkelser.

2. Stikkliste (Bom of Materials) viser hver komponent som skal monteres, inkludert produsentens delenummer (MPN), referansebetegnelse, mengde og beskrivelse. Vage beskrivelser (f.eks. "100nF kondensator") kan føre til anskaffelsesfeil eller forsinkelser forskjellige spenningsklassifiseringer og dielektriske materialer oppfører seg veldig forskjellig i høyhastighetskretser.

3. Koordinatfil (CPL / Pick & Place-fil) gir de nøyaktige X/Y-koordinatene, rotasjonsvinklene og monteringssiden for hver komponent, og veileder SMT-plasseringsmaskinen. Koordinatfeil forårsaker direkte feiljustering eller polaritetsfeil.

4. Profesjonelt tips, en DFM-gjennomgang før bestilling kan avdekke problemer med paddesign, komponentavstandsproblemer og andre produksjonsproblemer før de forårsaker produksjonsstopp. Fanways ingeniørteam gir en DFM-gjennomgang for hver ordre på prototypemontering av elektronisk PCB-printkort før produksjonen starter.

Full prototype monteringsprosess

Fanways prototypemonteringstjeneste dekker hele kjeden fra materiale til ferdig plate:

Komponentkilde:innkjøpsteamet vårt utnytter en stabil forsyningskjede for å sikre komponenter til konkurransedyktige priser, selv for små prototypekvanta. Ingen behov for klienter å koordinere med flere distributører.

Teknisk gjennomgang:prosjektingeniører undersøker Gerber, BOM, og koordinerer filer for produksjonsevne før produksjonen starter, og avskjærer de fleste potensielle problemer på det tidligste stadiet.

Prototype PCB-enhet:støtter flere korttyper, inkludert flerlags, høyfrekvente, HDI, rigid, rigid-flex og flex PCB. Plasseringsevnen dekker 01005 ultrasmå komponenter og BGA-er med 0,2 mm-pitch, med maksimal kortstørrelse på 510 mm × 460 mm.

Testing og verifisering:hvert prototypekort gjennomgår et strengt inspeksjonsregime, inkludert manuell QC, SPI-loddepastainspeksjon, AOI optisk inspeksjon, røntgeninspeksjon, testing i krets, funksjonstesting og innbrenningstesting. Grundig testing på prototypestadiet sikrer jevn overgang til pilotkjøringer og masseproduksjon.

Bruksområder

Fanways elektroniske PCB Printed Circuit Board Prototype Assembly-tjeneste er mye brukt på tvers av følgende felt:

IoT-enheter og wearables

liten formfaktor, høy tetthet og lavt strømforbruk krever presisjonsplassering og rask iterasjon under prototyping.

Kontrollmoduler for biler

Elektronikk i kjøretøy krever høy pålitelighet og miljømessig motstandskraft; funksjonell verifisering og pålitelighetstesting på prototypestadiet er uunnværlig.

Medisinske diagnostiske verktøy

medisinsk utstyr involverer streng regulatorisk godkjenning; Grundig validering på prototypestadiet er en forutsetning for etterfølgende sertifisering.

Testsystemer for romfart

Krav til høy pålitelighet betyr at hver designendring må verifiseres fysisk; rask prototyping-evne påvirker direkte prosjekttidslinjer.

Hvorfor velge Fanway

24-timers levering

Mens standard hurtigsvingsykluser er 3–7 dager, komprimerer Fanway prototype PCB-montering til 24 timer. For FoU-team betyr hver forkortet iterasjonssyklus flere designvalideringsrunder innen samme tidsramme.

One-stop service

Vi tilbyr tjenester fra komponentinnkjøp, DFM-gjennomgang, PCB-fabrikasjon, SMT-plassering, lodding gjennom hull, til slutttesting – alt under ett tak. Kunder unngår overhead med å koordinere separate PCB-leverandører, komponentdistributører og forsamlingshus.

Sertifiserte kvalitetssystemer

Vårt anlegg har ISO9001, ISO13485, IATF16949 og ISO14001 sertifiseringer, med produkter som er i samsvar med UL, RoHS, SGS og REACH standarder. Kvalitetsstandarder på prototypestadiet er konsistente med volumproduksjon, og unngår valideringsfeil forårsaket av prosessforskjeller.

Lav ordre minimum

Vi støtter bestillinger fra 1 stk uten krav til minimumsmengde, og eliminerer ekstra lagerkostnader for behov i FoU-fasen.

Teknisk støtte på forhånd

DFM-analyse utføres før ordrebekreftelse, identifisere og løse designproblemer tidlig. Dette flytter produksjonsrisikoen fremover i stedet for å reagere på problemer under montering.

Spørsmål og svar

Spørsmål: Hvor lang tid tar prototype PCB-montering vanligvis?
A: Fanway tilbyr 24-timers rask prototyping. Under normale forhold kan fra filbekreftelse til ferdig brettlevering fullføres innen 24 timer, avhengig av antall brettlag, komponentkompleksitet og stykklisteberedskap.

Spørsmål: Hvilke filer trengs for å starte et prototypeprosjekt?
A: Du trenger Gerber-filer (for PCB-fabrikasjon), en stykkliste (med produsentens delenummer, referansebetegnelser og mengder) og en koordinatfil (for SMT-plassering). En DFM-egensjekk før innsending anbefales, eller du kan la ingeniørteamet vårt utføre en produksjonsgjennomgang.

Spørsmål: Hvilke typer PCB støtter du for montering av prototyper?
A: Vi støtter flerlags, høyfrekvente, HDI, rigid, rigid-flex og flex PCB.

Spørsmål: Tilbyr Fanway komponentanskaffelsestjenester for prototyper?
A: Ja. Vårt innkjøpsteam har omfattende markedsressurser for å skaffe komponenter for små prototypekvanta til konkurransedyktige priser.

Spørsmål: Hvilken testing er inkludert på prototypestadiet?
A: Testing inkluderer AOI optisk inspeksjon, røntgeninspeksjon, testing i krets, funksjonstesting og innbrenningstesting. Den spesifikke testplanen kan tilpasses basert på prosjektkrav.

Trenger du å starte en prototypemontering for prosjektet ditt? Send Gerber-filene, stykklisten og koordineringsfilene dine til ingeniørteamet vårt. Vi vil gi en DFM-gjennomgang og tilbud innen 24 timer.
