Interconnect (HDI) med høy tetthet (HDI) (PCB) har blitt en hjørnestein i moderne elektronikk, spesielt i applikasjoner der kompakthet, høy ytelse og pålitelighet er kritiske. Fra smarttelefoner og nettbrett til luftfartselektronikk og medisinsk utstyr, gir HDI PCB unike fordeler i forhold til konvensjonelle trykte kretskort.

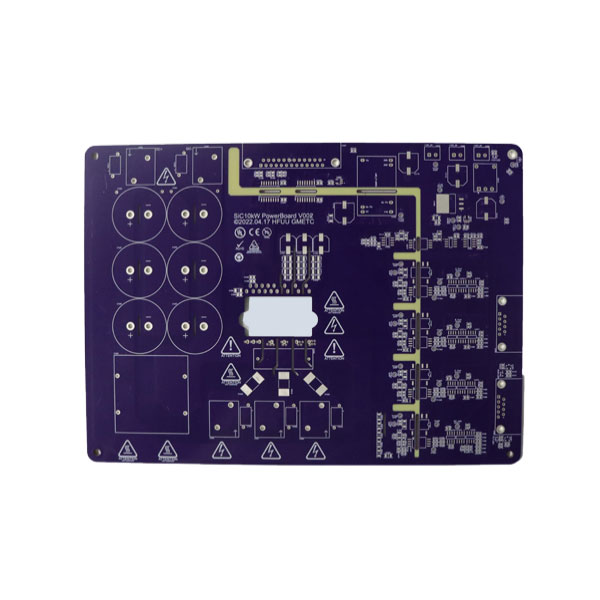

HDI PCB er avanserte trykte kretskort som har en høyere ledningstetthet per arealenhet enn tradisjonelle PCB -er. I motsetning til standard PCB, som kan ha enkel gjennomgående hullsteknologi og større spor, bruker HDI PCB-er mikrovier, blinde vias og begravde vias for å skape svært effektive sammenkoblinger.
Sentrale egenskaper som skiller HDI PCB inkluderer:
Microvias: Ekstremt små vias, vanligvis mindre enn 150 mikron i diameter, som forbinder forskjellige lag uten å ta overdreven plass.
Blind og begravde vias: Blinde vias kobler ytre lag til indre lag, mens begravde vias sammenkobler indre lag uten å nå overflaten.
Høy ledningstetthet: Flere sammenkoblinger per arealenhet gir mulighet for kompakte design og bedre signalintegritet.
Fin linje/rommønster: Linjer så smale som 3 mil og avstand så lavt som 3 mils muliggjør flere rutingsalternativer i et begrenset sted.
Disse funksjonene gjør det mulig for HDI PCB-er å støtte høyhastighets signaloverføring og redusere parasittiske effekter, noe som gjør dem ideelle for applikasjoner der ytelsen ikke kan kompromitteres.
Nedenfor er et profesjonelt sammendrag av HDI PCB tekniske spesifikasjoner for rask referanse:
| Parameter | Typisk verdi / område | Beskrivelse |
|---|---|---|
| Underlagsmateriale | FR4, Rogers, PTFE | Bestemmer termisk ytelse og signalintegritet |
| Lag | 4–20 lag | Antall lag kan tilpasses basert på applikasjon |
| Microvia diameter | 0,10–0,15 mm | Liten via for å redusere rombruken og opprettholde høy tetthet |
| Via type | Blind, begravet, gjennom | Kobler sammen lag effektivt uten å øke brettstørrelsen |
| Linjebredde / avstand | 3–5 mil | Fin linjefunksjon for tett ruting |
| Kobber tykkelse | 0,5–3 oz/ft² | Støtter høy strøm og termisk styring |
| Overflatebehandling | Enig, hasl, osp | Sikrer loddebarhet og langsiktig pålitelighet |
| Min bretttykkelse | 0,4–1,6 mm | Tillater tynnere design for kompakte enheter |
| Signalintegritet | Kontrollert impedans tilgjengelig | Kritisk for høyhastighets digitale og RF-applikasjoner |
| Termisk ytelse | TG 130–180 ° C, HDI-spesifikk FR4 | Sikrer stabilitet under høy termisk stress |
Når enheter krymper i størrelse, men krever høyere prosessorkraft, blir behovet for avanserte sammenkoblingsteknologier som HDI mer presserende. Standard PCB -er har ofte begrensninger i ruting og signalintegritet, noe som gjør dem mindre egnet for enheter med kompleks funksjonalitet. HDI PCB tar opp disse utfordringene på flere måter:
Forbedret signalytelse: De kortere og mer direkte signalveiene reduserer induktansen og kapasitansen, noe som minimerer signaltap og kryss.
Kompakt design: Med høyere ledningstetthet og mikrovier, muliggjør HDI PCB mindre enheter uten å ofre funksjonalitet.
Forbedret pålitelighet: Færre lag med ruting og bedre termisk styring reduserer risikoen for svikt under høyfrekvente operasjoner.
Kostnadseffektivitet for høye volumproduksjon: Til tross for innledende produksjonskostnader, reduserer HDI PCB behovet for flere PCB-er i en enkelt enhet, forenkler montering og senker de totale kostnadene.
Støtte for avanserte komponenter: HDI-teknologi er avgjørende for montering av høypinntellende komponenter som BGA (Ball Grid Array), CSP (Chip Scale Package) og andre Fine-Pitch IC-er.
Den raske utviklingen av smarttelefoner, bærbare enheter, bilelektronikk og medisinsk instrumentering har gjort HDI PCB til et kritisk valg for produsenter som søker ytelse uten å øke enhetsstørrelsen.
Å produsere HDI PCB involverer avanserte fabrikasjonsteknikker som krever presis kontroll over materialer, prosesser og kvalitetssikring. De viktigste trinnene i HDI PCB -produksjon inkluderer:
Materialvalg: Substrater med høy termisk stabilitet og lavt dielektrisk tap blir valgt basert på anvendelseskrav. Vanlige materialer inkluderer høy-TG FR4, Rogers og PTFE-laminater.
Lamineringsprosess: Flere lag lamineres sammen ved bruk av høyt trykk og temperatur for å sikre perfekt vedheft og elektrisk isolasjon.
Microvia boring: Laserboring brukes ofte til mikrovier, noe som tillater diametre så små som 0,10 mm. Dette trinnet krever ekstrem presisjon for å unngå feiljustering eller skade.
Kobberbelegg: Kobber er elektroplisert for å fylle vias og danne ledende stier. Tykkelsen kontrolleres nøye for å støtte gjeldende bæreevne.
Mønster: Avansert fotolitografi definerer fine linje/rommønstre, og sikrer nøyaktig og tett ruting.
Overflatebehandling: ENIG, OSP eller HASL-finish brukes for å sikre loddebarhet og langsiktig pålitelighet.
Elektrisk testing: Hvert styre gjennomgår streng testing for kontinuitet, impedans og shorts for å garantere samsvar med designspesifikasjoner.
Kombinasjonen av disse prosessene sikrer at HDI PCB kan pålitelig støtte høyhastighetssignaler, komponenter med høy tetthet og krevende termiske forhold.
Q1: Hvilke applikasjoner drar mest nytte av HDI PCB?
A1: HDI PCB er ideelle for enheter med høy ytelse der rombegrensninger og signalintegritet er kritiske. Dette inkluderer smarttelefoner, nettbrett, bærbar elektronikk, medisinsk utstyr, luftfartsutstyr, bilelektronikk og høyhastighets nettverksmaskinvare. Deres evne til å håndtere fine-tone-komponenter og komplekse sammenkoblinger gjør dem overlegne i slike scenarier.
Q2: Hvordan sammenlignes HDI PCB -pålitelighet med konvensjonelle PCB?
A2: HDI PCB gir økt pålitelighet på grunn av kortere sammenkoblingsveier, redusert signaltap, bedre termisk ytelse og færre loddingspunkter i høye tetthetssamlinger. Disse faktorene reduserer risikoen for elektrisk svikt, signalforringelse og termisk stress, noe som gjør HDI PCB-er egnet for oppdragskritiske anvendelser der konvensjonelle PCB-er kan mislykkes.
PåFanway, HDI PCB-produksjon er i samsvar med bransjeledende standarder og streng kvalitetskontroll. Fanway spesialiserer seg på høy tetthet, flerlags PCB som kombinerer ytelse, holdbarhet og skalerbarhet for både prototype og masseproduksjon. Viktige differensierere av Fanway HDI PCB inkluderer:
Tilpasning: Skreddersydd lagantall, substratmateriale og linje/romspesifikasjoner for å oppfylle prosjektspesifikke krav.
Avanserte fabrikasjonsfunksjoner: laserborede mikrovier, fine linjemønster og kontrollerte impedansalternativer.
Rask snuoperasjon: Strømlinjeformede produksjonsprosesser tillater rask prototyping og rettidig levering for markedskritiske prosjekter.
Kvalitetssikring: Hvert styre gjennomgår elektrisk testing, optisk inspeksjon og funksjonell verifisering for å sikre null defekter.
Teknisk support: Fanway gir omfattende teknisk konsultasjon for å optimalisere design for produserbarhet, ytelse og kostnadseffektivitet.
For bedrifter som ønsker å integrere HDI PCB-er med høy ytelse, tilbyr Fanway pålitelige løsninger som opprettholder dyktighet fra prototyping til fullskala produksjon.
Kontakt ossI dag for å utforske tilpassede HDI PCB -løsninger og heve produktdesignene dine til neste nivå.
-
