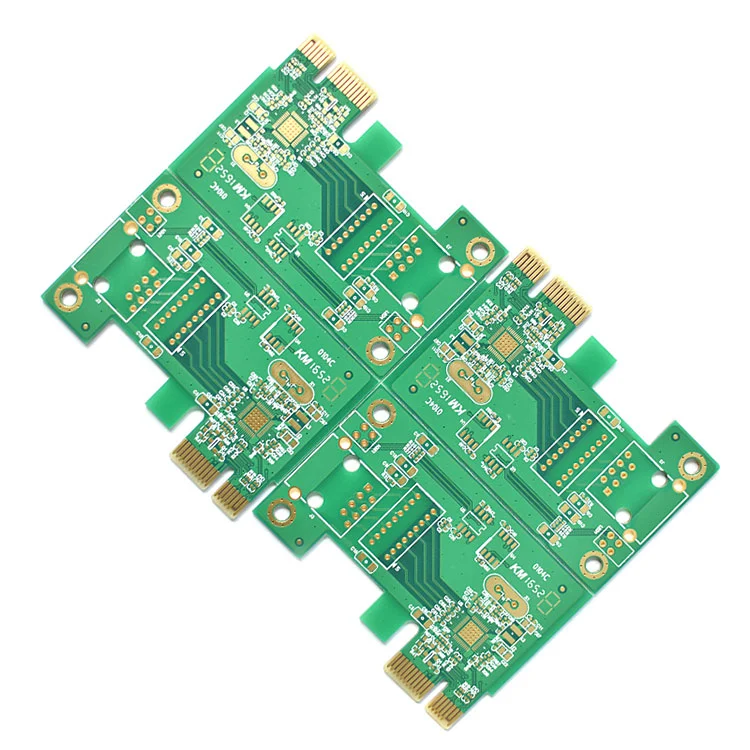

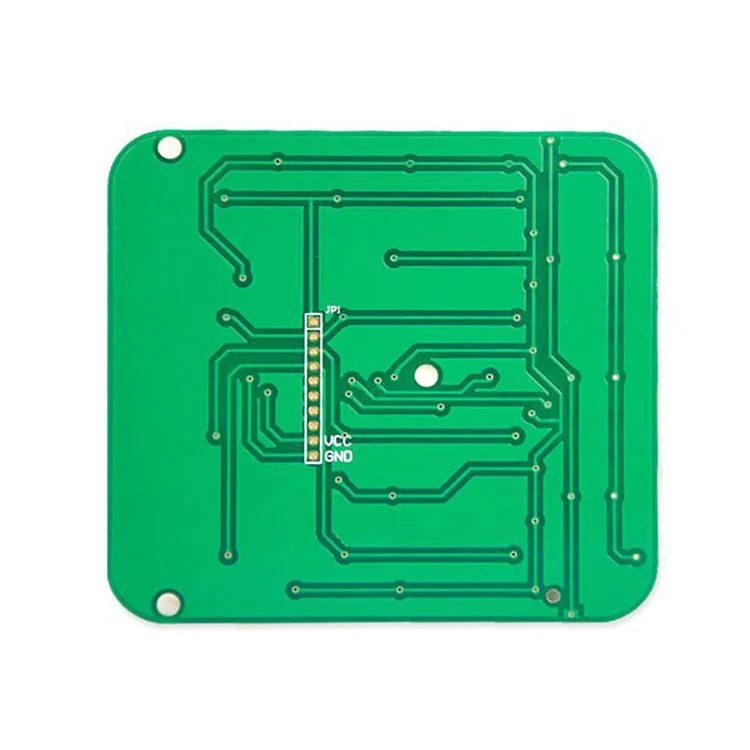

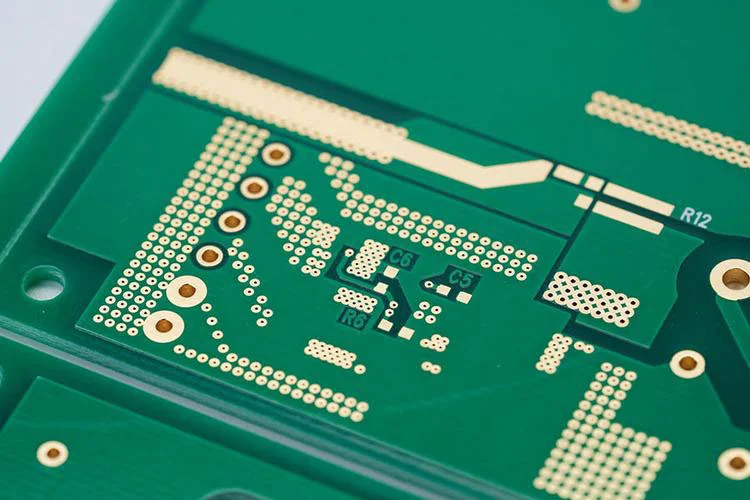

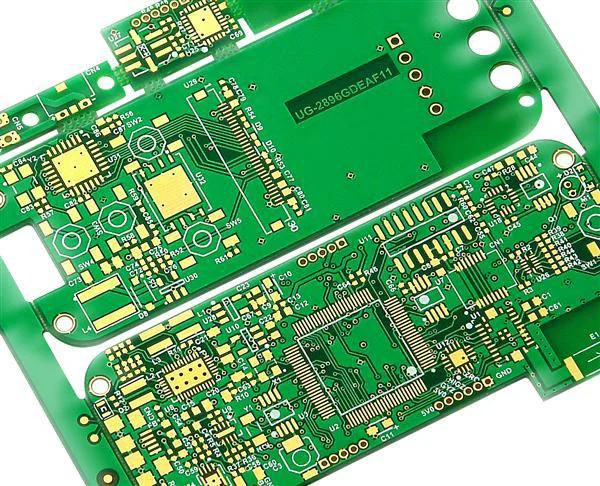

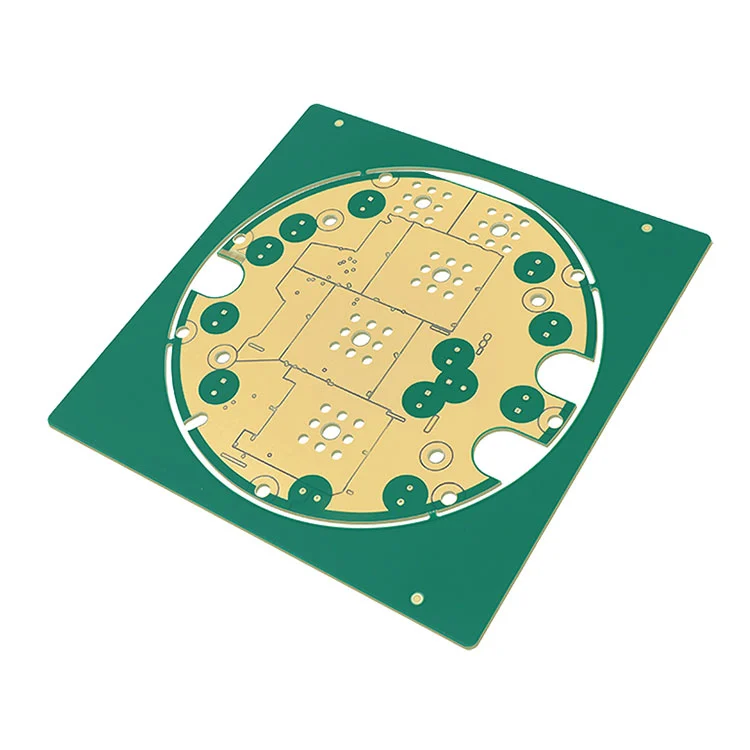

Dobbeltlag PCB

Du er velkommen til å komme til fanway-fabrikken for å kjøpe den siste salg, lav pris og høykvalitets dobbeltlags PCB. Vi ser frem til å samarbeide med deg.
En dobbeltlags PCB (tosidig PCB) integrerer to ledende kobberlag på et underlag (FR-4), sammenkoblet via belagt gjennom hull (PTH) eller vias. Som en profesjonell PCB -leverandør i Kina tilbyr fanway lave kostnader og raskt dobbeltlags PCB.

Double Layer Pcb


Hvorfor Fanway's Double Layer PCB?

Presisjonsproduksjon

Precision Manufacturing

Støtt laserboring, mikrovias og HDI.

Streng testing

Rigorous Testing

100% elektrisk testing og AOI -inspeksjon.

Sertifisert kvalitet

Certified Quality

I samsvar med IPC-A-600 klasse 2/3, UL 94V-0.

Rask levering

Fast Delivery

Prototyper avsluttes i 24 timer, bulkbestillinger avsluttes på 5 dager.


Fordelene med dobbeltlags PCB i fanway

Romeffektivitet:Dobbeltsidig ruting for kompakte oppsett.

EMI -reduksjon:Bakkeplanoptimalisering.

Kostnadseffektivitet:Det beste valget for mellomkompleks prototyper og produksjon.

Mekanisk styrke:Forsterket via plettering motstår vibrasjon.


Lagkonfigurasjon av dobbeltlags PCB i fanway

Doble kobberlag:Støtt komponenter og spor på begge sider.

Underlag:FR-4, aluminium på valgfritt.

Interlagstilkoblinger:Gjennom hull, blind eller begravde vias.

Beskyttelse:Dobbelt sideluftmaske og silkeskjerm.

Designfunksjoner:Støtt SMT og gjennom hullkomponenter begge deler.

Ruting av tverrlag reduserer størrelsen og forbedrer signalklarheten.


Produksjonsprosess med dobbeltlags PCB

Laminatforberedelse (dobbeltsidig CCL).

Boring og via metallisering (PTH).

Fotolitografi og etsing av kobber.

Dobbelt side loddemaske/silkscreen-utskrift.

Overflatebehandling (Enig, HASL eller fordypningssølv).

Tekniske spesifikasjoner

Tykkelse:0,8–3,0 mm (standard 1,6 mm).

Kobbervekt:1–3 oz.

Spor/plass:0,15 mm (6 mil).

Min Via Diameter:0,3 mm (12 mil).

Dielektrisk styrke:20 kV/mm (FR-4).

Double Layer Pcb
