AnSMT sjablonger en av de mest kritiske, men ofte undervurderte komponentene i moderne elektronikkproduksjon. Den bestemmer direkte loddepastaavsetningsnøyaktighet, komponentinnretting og samlet kretskortsutbytte. Denne omfattende veiledningen utforsker hva en SMT-stensil er, hvordan den fungerer, de forskjellige typene og materialene som er tilgjengelige, og hvorfor den spiller en avgjørende rolle for å oppnå høypålitelig overflatemonteringsteknologi (SMT).

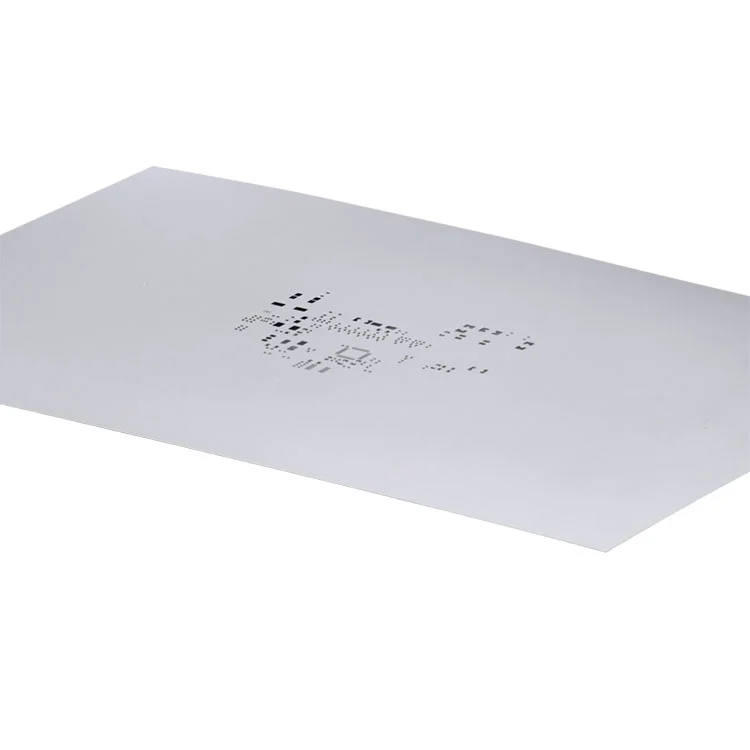

En SMT Stencil er en presisjonsfremstilt metallplate som brukes i loddepasta-utskriftsfasen av overflatemonteringsteknologi. Den inneholder laserkuttede åpninger som tilsvarer nøyaktig loddeputene på et kretskort (PCB). Under produksjonen påføres loddepasta på tvers av sjablongoverflaten, slik at kontrollerte volumer av pasta kan passere gjennom hver åpning og avsettes på PCB-putene.
Nøyaktigheten til denne prosessen påvirker direkte loddeforbindelsens integritet, komponentplasseringsnøyaktighet og langsiktig produktpålitelighet. For produsenter som f.eksShenzhen Fanway Technology Co., Ltd, SMT-sjablonger er ikke forbruksvarer, men presisjonsverktøy som definerer prosessstabilitet.
Loddepasta-utskriftsprosessen er ansvarlig for mer enn 60 % av SMT-defektene når den ikke er riktig kontrollert. En optimalisert SMT-stensil sikrer:
Uten en veldesignet SMT-stensil kan ikke selv de mest avanserte plukke-og-plasser-maskinene kompensere for unøyaktigheter i utskriften.
SMT-sjablonger er klassifisert basert på struktur, monteringsmetode og bruksscenario. De vanligste kategoriene inkluderer:
Materialvalg påvirker direkte stensilens levetid, utskriftskonsistens og rengjøringseffektivitet. Det mest brukte materialet er rustfritt stål på grunn av dets holdbarhet og overflateglatthet.
| Materiale | Fordeler | Typisk brukstilfelle |
|---|---|---|
| Rustfritt stål | Høy holdbarhet, glatte åpningsvegger | Masseproduksjon |
| Nikkel | Utmerket utgivelsesytelse | Komponenter med fin stigning |
| Messing | Lavere kostnad | Kortvarig bruk |
Sjablongdesign er en balanse mellom volumkontroll og limfrigjøringseffektivitet. Viktige designfaktorer inkluderer:
Avanserte produsenter likerShenzhen Fanway Technology Co., LtdFølg IPC-retningslinjene for å sikre optimal pastaoverføringseffektivitet og langsiktig repeterbarhet av prosessen.
| Type sjablong | Presisjon | Koste | Anbefalt volum |
|---|---|---|---|
| Innrammet | Veldig høy | Medium | Høyvolumsproduksjon |
| Rammeløs | Høy | Lav | Middels volum produksjon |
| Prototype | Medium | Veldig lav | Lavvolumtesting |
SMT-sjablonger er mye brukt på tvers av bransjer, inkludert forbrukerelektronikk, bilelektronikk, medisinsk utstyr, industrielle kontrollsystemer og telekommunikasjon. Enhver applikasjon som krever presis loddepastaavsetning er avhengig av en riktig konstruert SMT-sjablon.
Fra et EEAT-perspektiv demonstrerer SMT-sjablonger:
Hva brukes en SMT-stensil til?
En SMT-stensil brukes til å påføre loddepasta nøyaktig på PCB-puter før komponentplassering, noe som sikrer pålitelige loddeforbindelser.
Hvorfor betyr SMT-sjablontykkelsen noe?
Sjablongtykkelse kontrollerer loddevolumet; feil tykkelse kan forårsake utilstrekkelig loddemetall eller brodefekter.
Hvilken SMT sjablongtype er best for masseproduksjon?
Innrammede SMT-sjablonger er best for masseproduksjon på grunn av deres stabilitet og repeterbarhet.
Hvor ofte bør en SMT-stensil byttes ut?
Utskifting avhenger av bruk, rengjøringsfrekvens og materialkvalitet, men sjablonger av høy kvalitet kan vare i titusenvis av sykluser.
Hvilke standarder veileder SMT-stensildesign?
IPC-7525 og IPC-A-610 er anerkjente standarder som veileder sjablongdesign og påføring av loddepasta.
