Fanway spesialiserer seg på å levere effektive og pålitelige ende-til-ende PCB-monteringstjenester, nøyaktig tilpasset dine unike krav for å akselerere produktets suksess.
SMT -sjablong, også kjent som en PCB -sjablong, er et viktig verktøy i SMT -produksjonsprosessen. Kjernefunksjonen er å sikre lodde av høy kvalitet av elektroniske komponenter gjennom presis loddepasta-utskrift. Enten for masseproduksjon eller høypresisjonssamling, har SMT-sjablong alltid spilt en viktig rolle i å forbedre produksjonseffektiviteten, redusere kostnadene og sikre produktkvalitet. Fanway spesialiserer seg på laserskårne sjablonger for PCB-montering, og tilbyr uovertruffen presisjon, rask snuoperasjon og global støtte. Vi konstruerer Precision SMT -sjablonger designet for å optimalisere SMT -prosessene dine (Surface Mount Technology. Som en pålitelig partner for PCBA-produsenter over hele verden, sikrer våre laserskårne sjablonger konsistent loddepastaavsetning, reduserte feil og forbedret produksjonseffektivitet.

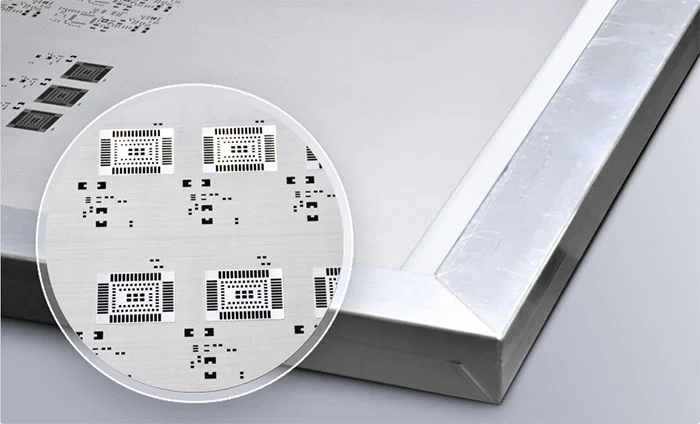

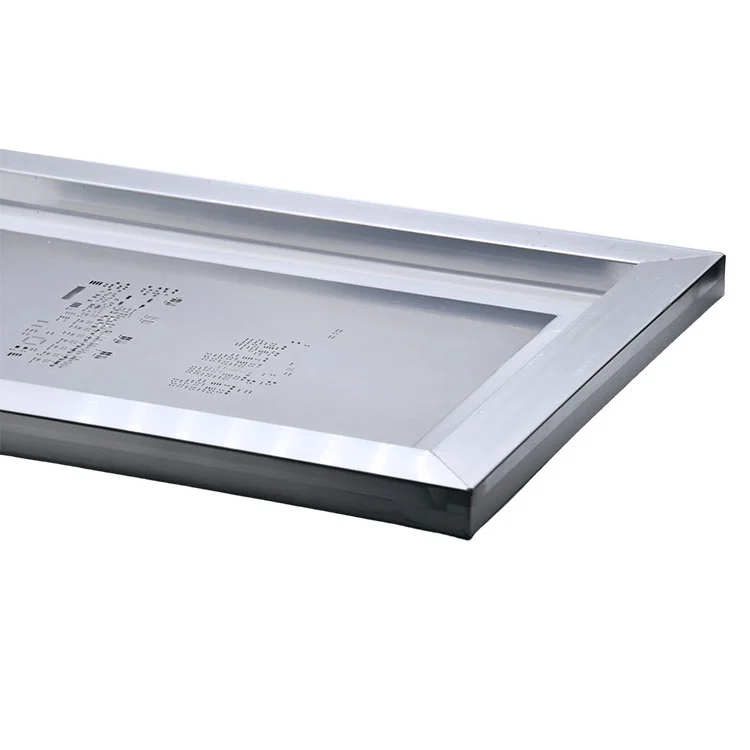

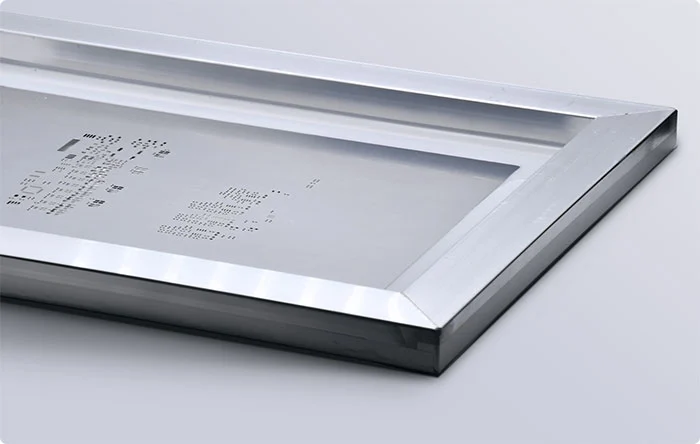

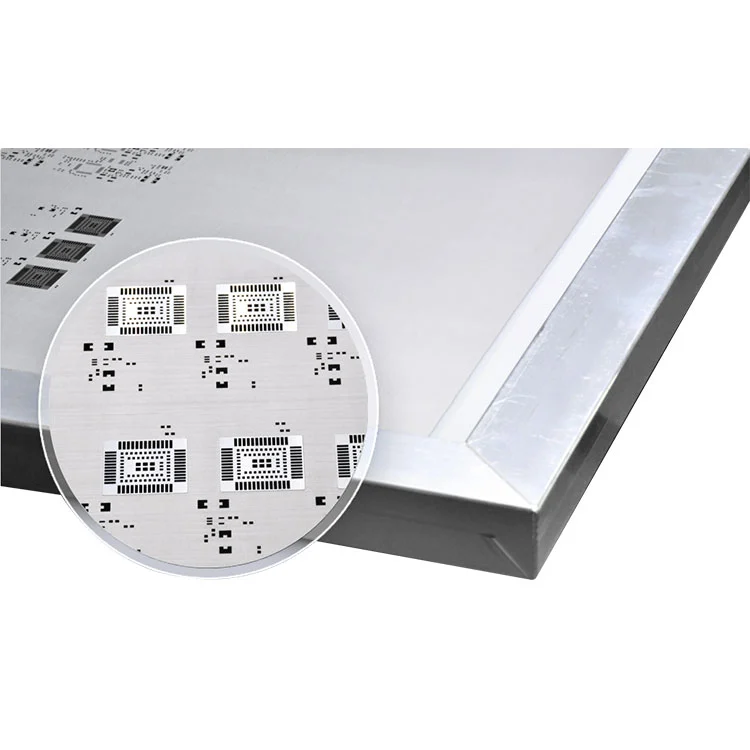

Denne sjablongen er festet innenfor en stiv ramme permanent, med bistand fra en nettgrense. Denne nettgrensen gjør at sjablongfolien kan strekkes tett, noe som sikrer en flat og stabil overflate. Denne tette strekningen er å oppnå utskrift med høy nøyaktighet. Sammenlignet med en rammeløs SMT-sjablonger, er det mer praktisk ettersom det ikke er behov for å strekke sjablongen av seg selv, og den er mer egnet for produksjonsløp med høyt volum.

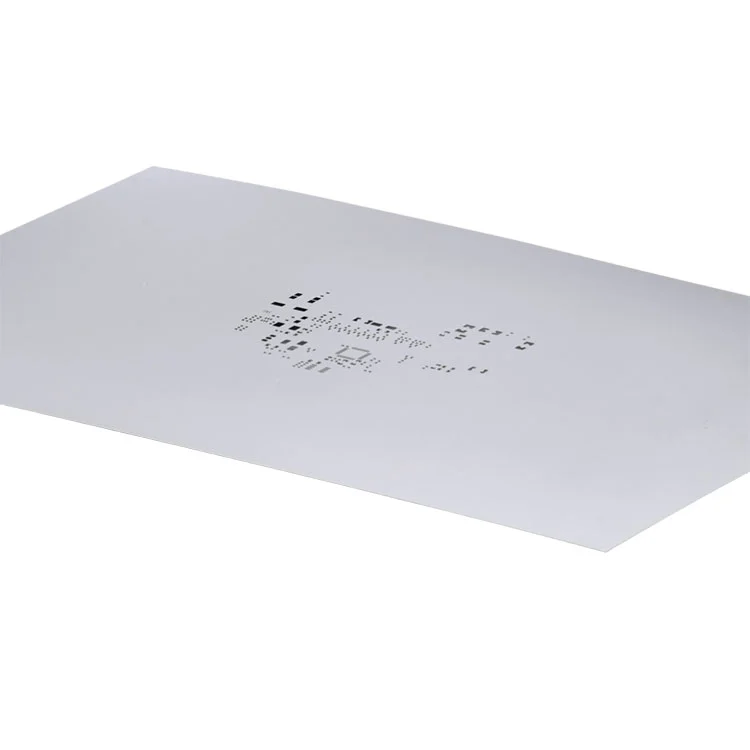

Rammeløse SMT-sjablonger, også kjent som folier, er 100% laserskårne ark. Du kan bruke dem med gjenbrukbare rammer. Sammenlignet med innrammede sjablonger, tilbyr det en kostnadseffektiv og miljøvennlig løsning. Som et resultat er det best for korte løp og prototype PCB -montering. Videre kan du bruke den til både hånd- og maskinlodding.
Disse sjablonger er skreddersydd fra CAD-filer eller Gerber-filer og designet for håndsollerpastautskrift. Ved å bruke prototype SMT -sjablonger, kan du eliminere utskriftsfeil, unngå behovet for manuell lodding av komponenter på kretskortet, øke hastigheten på PCB -monteringsprosessen.
Våre avanserte lasersystemer oppnår ** ± 0,01 mm nøyaktighet **, og sikrer perfekt justering med PCB-designfilene dine (Gerber/ODB ++). Ideell for fine-pitch-komponenter (ned til 01005) og komplekse oppsett.
Velg mellom 304/316 rustfritt stål eller elektropolert nikkel for overlegen holdbarhet. Stencilsene våre tåler 100 000+ utskriftssykluser mens de opprettholder definisjonen av Edge.
- blenderstørrelser og former skreddersydd til din BOM
-Rammealternativer: Nano-belagte, spenningsmonterte eller gjenbrukbare rammer
- Trinnsestarcilløsninger for blandet PCB-tykkelse
Prototype sjablonger på 24 timer | Bulkordrer om 3-5 dager
DHL/FedEx frakt til 50+ land
✔ Brede applikasjoner:SMT -sjablonger kan brukes til nesten alle PCB -produksjonsprosesser og er ikke begrenset til noen spesifikk fabrikasjonsteknikk.
✔ Høy nøyaktighet og konsistens:SMT -sjablonger sikrer at plasseringen av loddepastaputene er svært nøyaktig og åpningsstørrelsen er konsistent.
✔ Forkortelse PCB -monteringstid:Med SMT -sjablonger kan loddepasta påføres hele PCB i ett trinn, noe som reduserer monteringstiden betydelig.
| Laserskåret sjablong | Laserskårne sjablonger gir høy nøyaktighet og er egnet for fine-titch-komponenter. |
| Kjemisk etstens sjablong | Den kjemiske etstencilen er den mest kostnadseffektive og er egnet for standard SMT-produksjon. |
| Step-up/steing-down stencil | Trinnet/nedtrappen-sjablongen er det beste valget når du designer komponenter som krever forskjellige tykkelser av loddepasta, optimaliser loddepastaavsetning. |
| Elektroformt sjablong | Den elektroformede sjablongen gir ultrahøy presisjon og er perfekt for applikasjoner med høy pålitelighet. |
Spørsmål: Hvordan velger jeg riktig sjablongtykkelse?
A: Generelt 0. 1mm til 0. 2mm, avhengig av type loddepasta, PCB -designspesifikasjon og komponentstørrelse.
Spørsmål: Hva er levetiden til en SMT -sjablong?
A: Generelt 10 000 sykluser, men dette avhenger av hvor ofte det brukes og hvor godt det opprettholdes gjennom rengjøring.
Spørsmål: Kan du tilby prototype SMT -sjablonger?
A: Ja, det kan vi. Vennligst oppgi PCB -designfil for tilpasning.
