Høyfrekvent PCBteknologi er avgjørende for moderne RF-, mikrobølge- og høyhastighets digitale systemer som opererer i GHz-området. Når frekvensene øker, blir signaltap, impedansmistilpasning og elektromagnetisk interferens kritiske designutfordringer. Denne omfattende veiledningen forklarer hvordan høyfrekvente PCB forbedrer signalintegriteten, utforsker materialer, designstrategier, produksjonsprosesser, kostnadsfaktorer og praktiske løsninger på vanlige tekniske smertepunkter. Enten du utvikler 5G-moduler, bilradar, satellittsystemer eller høyhastighetskommunikasjonsenheter, gir denne artikkelen tydelig teknisk innsikt for å hjelpe deg med å oppnå stabil og pålitelig ytelse.

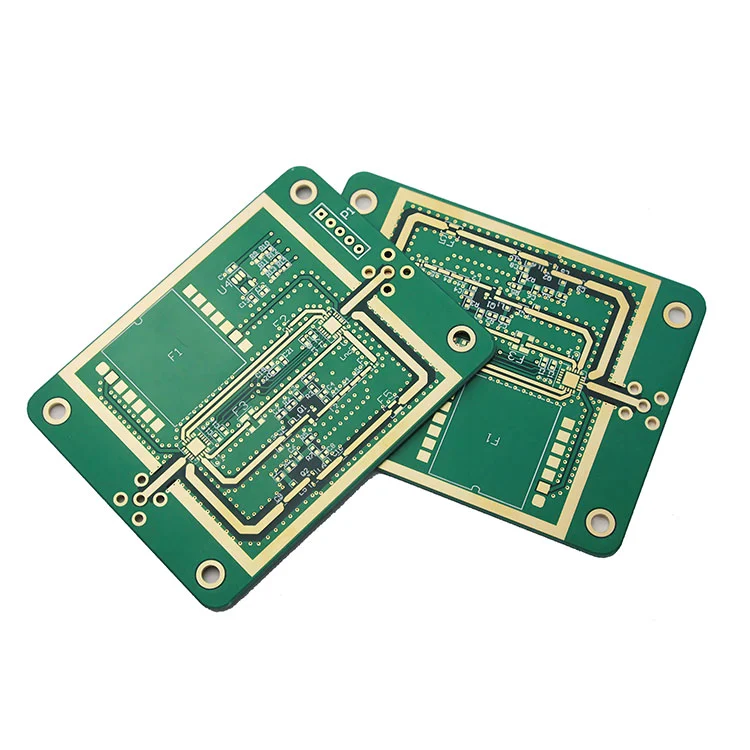

Et høyfrekvent PCB er konstruert for å fungere pålitelig ved frekvenser typisk over 500 MHz og strekker seg ofte inn i multi-GHz-områder. På disse nivåene kan selv små variasjoner i dielektriske egenskaper, kobberruhet og sporgeometri påvirke kretsens oppførsel betydelig.
I motsetning til konvensjonelle kort krever høyfrekvente PCB-design materialer med lavt tap, tett kontrollert impedans og presise produksjonstoleranser for å sikre forutsigbar signaloverføring.
Når frekvensen øker:
Høyfrekvent PCB-teknologi løser disse utfordringene ved å kombinere avanserte materialer med optimaliserte designmetoder.
| Materiale | Dielektrisk konstant (Dk) | Tap Tangent (Df) | Søknad |
|---|---|---|---|
| Modifisert FR-4 | 4,2–4,5 | 0,015–0,02 | Lavere GHz-design |
| Rogers laminat | 2,2–3,5 | 0,0009–0,003 | RF og mikrobølgeovn |
| PTFE-basert | 2,0–2,5 | Ultralavt | Satellitt og radar |
| Hydrokarbon keramikk | 3,0–3,5 | Lav | Bil 77GHz radar |
Produsenter som Shenzhen Fanway Technology Co., Ltd validerer nøye dielektrisk stabilitet og konsistens før produksjon.
Effektiv stable-up-design forbedrer skjerming og signalintegritet.
| Lag | Funksjon |
|---|---|
| Topp | RF-signalruting |
| Indre 1 | Bakkefly |
| indre 2 | Power Plane |
| Bunn | Skjerming / sekundære signaler |
Riktig jordreferanse minimerer EMI og forbedrer impedanskonsistensen.
Høyfrekvent PCB-produksjon krever:
Shenzhen Fanway Technology Co., Ltd implementerer streng prosesskontroll for å sikre stabil elektrisk ytelse på tvers av batcher.
Kostnadsdrivere inkluderer materialvalg, lagantall, impedantoleranse og testkompleksitet. Hybrid stable-up-design som kombinerer RF-materialer med standardkjerner kan balansere kostnader og ytelse.
Evaluere:
Shenzhen Fanway Technology Co., Ltd leverer omfattende høyfrekvente PCB-produksjonsløsninger, inkludert multi-material hybridkort, presisjonsimpedanskontroll, rask prototyping og strenge testprosedyrer. Ingeniørteamet deres støtter kunder fra designgjennomgang til masseproduksjon, og sikrer konsistent ytelse i GHz-applikasjoner.
Q1: Ved hvilken frekvens bør jeg vurdere høyfrekvente PCB-materialer?
Vanligvis over 500 MHz, spesielt ved drift i multi-GHz-områder.
Q2: Kan standard FR-4 håndtere RF-applikasjoner?
Kun begrensede lavfrekvente design; dedikerte RF-materialer foretrekkes for bedre stabilitet.
Q3: Hva er den mest kritiske parameteren?
Taptangens (Df) påvirker signaldempingen betydelig.
Q4: Hvordan reduserer jeg signalrefleksjon?
Sørg for nøyaktig impedanskontroll og riktig stable-up design.
Q5: Hvordan kan jeg starte prosjektet mitt?
Rådfør deg med en erfaren produsent for å gjennomgå designfiler før fabrikasjon.
Høyfrekvente PCB spiller en avgjørende rolle for å opprettholde signalintegritet, minimere tap og sikre stabil ytelse i avanserte GHz-systemer. Fra materialvalg til presisjonsproduksjon, hver detalj betyr noe.
Hvis du leter etter pålitelig, høy-ytelse høyfrekvent PCB-produksjonsstøtte,Shenzhen Fanway Technology Co., Ltder klar til å gi ekspertveiledning og fremragende produksjon.
Har du et nytt RF- eller høyhastighetsprosjekt under utvikling?Kontaktoss i dag for å diskutere dine tekniske krav og motta en skreddersydd løsning for dine høyfrekvente PCB-behov.
