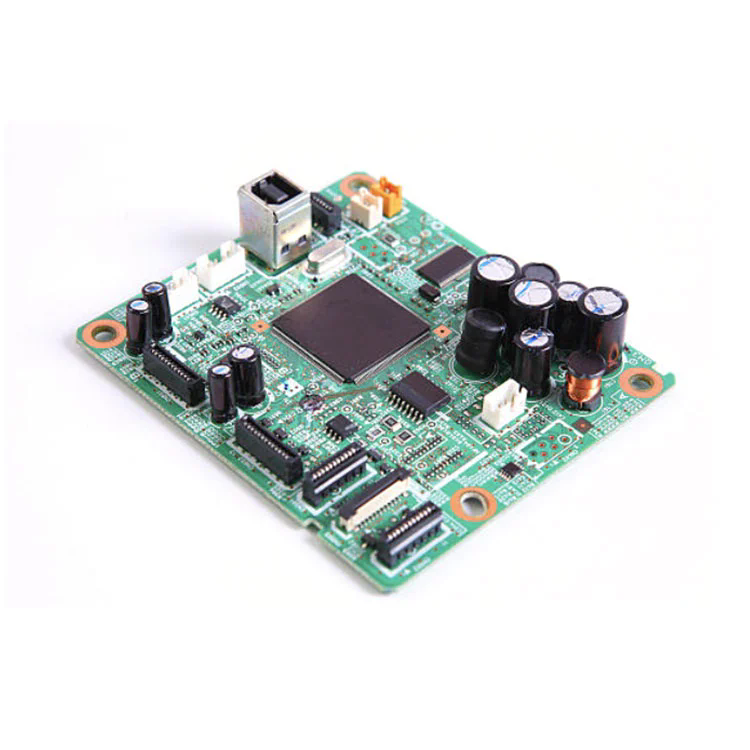

I dagens hurtigutviklende elektronikkverden har evnen til å blande flere PCB-teknologier-RIGID, FLEX, RIGID-FLEX-til en enkelt, integrert løsning blitt kritisk.Blandet PCB -monteringfår prominens fordi det muliggjør:
Kompakt, lett design: fusjonerer stive og fleksible underlag for rombesparende formfaktorer.
Forbedret holdbarhet og pålitelighet: Flexlag absorberer mekanisk stress, noe som reduserer svikt.
Kostnadseffektivitet: Kombinerer prosesser for å redusere monteringstrinn, innkjøp og varelager.
Gjeldende Google Search-trender avslører stor etterspørsel etter begreper som "Mixed PCB Assembly Services", "Rigid-Flex PCB-montering," og "Flex to Rigid PCB-integrasjon." Ved å strukturere denne artikkelen rundt det sentrale hvilket spørsmål - “Hva gjør blandet PCB -enhet uunnværlig for dagens elektronikk?” - samsvarer vi tett med brukersøk og trendende emner.
Nedenfor er en konsolidert oversikt (i tabellform) som tilbyr et detaljert øyeblikksbilde av blandede PCB -monteringsspesifikasjoner. Dette demonstrerer vår profesjonalitet og klarhet.
| Trekk | Spesifikasjon / beskrivelse |
|---|---|
| Underlagstyper | Stive FR-4-lag, polyimidflekser, stiv-flex-konfigurasjoner |
| Lagtelling | Opptil 20 lag (blanding av stiv + flex); Typisk stabel: stiv 6-8 + flex 2-4 |
| Minimum spor/plass | Stiv: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Via typer | Gjennomgående vias (THV), mikrovier (diameter ≥ 50 um), begravde og blinde vias |
| Kobber tykkelse | 1 oz (typisk); Opptil 3 oz tyngre kobber for høystrøm flex-segmenter |
| Flex Bend Radius | ≥ 10 × tykkelse, standard: ≥ 0,5 mm bøyningsradius for 0,05 mm flextykkelse |
| Loddemaske | Fleksibel loddemaske for flex-områder, stiv maske for FR-4; sømløs overgang |
| Monteringskomponenter | Overflatemontering, gjennomgående hull, blandede SMT/THT-komponenter; Flex -soner kan omfatte avstivere |
| Termisk styring | Innebygde kobberplan og termiske vias for å administrere hotspot -områder |
| Kvalitetsstandarder | IPC-6013 (Flex), IPC-6012 (Rigid), IPC-6018 (Rigid-Flex), IPC-A-600 klasse 2; ROHS / Reach Compliance |
Hva er de mest kritiske design- og prosessens betraktninger når du planlegger en blandet PCB -enhet?
Materialkompatibilitet og stack-up planlegging
Samspillet mellom stive FR-4 og fleksible polyimidlag må være nøye konstruert for å unngå delaminering under flex. Å kontrollere koeffisienten for termisk ekspansjon (CTE) over lag sikrer langsiktig pålitelighet gjennom termiske sykluser.
Spor og via integritet i flexsoner
Flex -soner krever strammere toleranser: tynnere kobberlag, kontrollert spor/rom og optimalisert via design (f.eks. Fylte og belagte mikrovier) for å motstå tretthet fra bøyning.
Bøy radius, flex -liv og mekanisk stress
Å spesifisere riktig bøyningsradi (≥ 10 × tykkelse) og gjennomføre flex-life-testing under tiltenkte dynamiske forhold sikrer at flex-seksjonene tåler operasjonell bevegelse.
Stiver integrasjon for komponentmontering
Midlertidige eller permanente avstivere (f.eks. FR-4 ark eller limstøttet polyimid) brukes ofte til å simulere stiv støtte under SMT/THT-montering på flexsoner, sikre nøyaktig plassering og lodde, og deretter fjernes om nødvendig.
Termisk og signalruting
Blandede PCB-er kombinerer ofte høykraft eller RF-kretsløp. Riktig termisk via matriser og bakkeplan, sammenkoblet med nøye lagtildeling, opprettholder signalintegritet og varmeavledning.
Produksjonsevne og kostnadsavveininger
Balanseringskompleksitet kontra kostnad: Økende lag teller, mikrovier eller tung kobber øker prisen. Tidlig DFM (Design for Productability) -gjennomganger er avgjørende for å validere gjennomførbarhet og kostnadseffektivitet.
Testing og inspeksjonsmuligheter
Blandede design kan begrense standard AOI eller røntgen; Tilpassede inventar, flex-vennlige testjigger eller tester for flyging kan være nødvendig for å validere tilkobling og komponentplassering.
Q1: Hva er blandet PCB -enhet brukt til?
A1: Det brukes der stive-bare løsninger kommer til kort-som bærbare, sammenleggbare enheter, medisinske implantater, luftfartssensor-matriser-alle applikasjoner som krever fleksibilitet, kompakthet og pålitelighet.
Q2: Hvordan kan du sikre pålitelighet på tvers av flex-stive overganger?
A2: Gjennom nøye stack-up design (matchende CTE), kontrollerte bøyradier, epoksy eller limbinding i overgangssoner, riktig via plettering og testing under simulerte mekaniske sykluser.
Blandet PCB -enhet står i forkant av moderne elektronikkdesign - som leverer uovertruffen integrering av stive og fleksible teknologier. Nøkkelen ligger i grundig stack-up planlegging, spor/via presisjon, mekanisk flex-testing, DFM-analyse og streng QA for å sikre både ytelse og kostnads levedyktighet.
Når du gjøres riktig - utlevering av ekspertdesignregler, robuste materialer og presis produksjon - låsesblandet PCB -montering, låser opp nye produktmuligheter i avanserte wearables, medisinsk, romfarts-, bil- og forbrukerenheter.
PåFanway, Vi bringer over to tiår med kompetanse innen avansert PCB og stiv flex fabrikasjon. Våre blandede PCB-monteringstjenester kombinerer materialer av høy kvalitet, bransjeledende standarder (IPC-samsvar, ROHS/Reach) og skreddersydd DFM-støtte for å oppnå holdbare, høye ytelsesløsninger i skala.
Enten du er prototyping eller ramping til produksjon med høyt volum, sikrer teamet vårt design-til-levering.Kontakt ossI dag for å heve produktdesignene dine med presisjons-konstruerte blandede PCB-monteringsløsninger.
