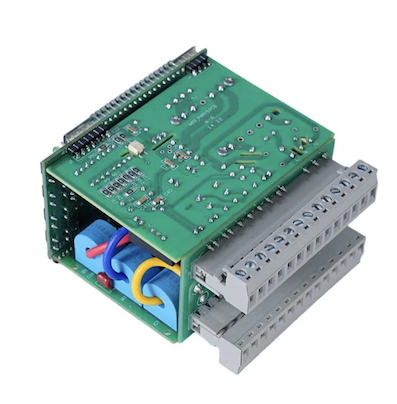

PCB-kretskort med høy tetthet med BGA-pakke

High-density PCB Circuit Board Assembly med BGA-pakketjeneste fra Fanway er egnet for AI-prosessorer, telekommunikasjonsutstyr, medisinsk utstyr og industrielle kontroller. BGA-pakker er bygget med en silisiumform for prosessering, et sammenkoblingslag som forbinder matrisen til underlaget, og en loddekule-array på undersiden som festes til PCB. Denne designen gir høy tilkoblingstetthet, korte signalveier for bedre elektrisk ytelse, effektiv varmeoverføring til brettet, og en selvjusteringsfunksjon under lodding som korrigerer mindre plasseringsforskyvninger. Our service manages the full workflow from PCB layout support through assembly and final inspection.

Hvordan fungerer BGA?

BGA packages connect to the PCB through the solder ball array on the underside of the component. During the reflow process, all solder balls are heated simultaneously to melting point. Overflatespenningen til det smeltede loddetinn trekker komponenten til nøyaktig justering med PCB-putene, og danner elektriske, mekaniske og termiske forbindelser samtidig. Denne selvjusteringseffekten kompenserer for mindre plasseringsfeil og er grunnen til at BGA-enheter kan oppnå høye utbytter til tross for de små tonehøydestørrelsene.

Hva er fordelene med BGA-emballasje?

BGA-emballasje er det vanlige valget for high-end brikker på grunn av følgende fordeler.

Høy tetthet

Den støtter hundrevis eller tusenvis av tilkoblinger i et kompakt fotavtrykk, noe som muliggjør komplekse design.

Overlegen elektrisk ytelse

Den kommer fra korte sammenkoblingsveier som reduserer induktans og motstand, og effektivt minimerer høyfrekvent signalforvrengning for RF- og høyhastighetsapplikasjoner.

Bedre termisk styring

Det oppstår fordi loddekuler leder varme til PCB mer effektivt enn tradisjonelle ledninger.

Selvjusteringseffekt

BGA Kretskort Overflatemontert montering av PCB betyr at under reflow, korrigerer overflatespenningen til smeltet loddemetall automatisk mindre plasseringsavvik, og forbedrer monteringsutbyttet.

BGA monteringsprosess

High-density PCB Circuit Board Montering med BGA-pakke er det mest krevende segmentet av SMT-montering. Hvert trinn krever presis kontroll for å oppnå pålitelige skjøter.

1. PCB Pad Design

Det finnes to alternativer. NSMD pads have no solder mask over the pad edges, providing consistent dimensions and stronger mechanical joints. SMD pads have solder mask covering the pad edges, concentrating thermal stress and resulting in smaller effective solder area. For high-speed digital circuits, NSMD is preferred. When BGA pitch decreases to 0.5mm or below, via-in-pad becomes necessary because traditional dog-bone fan-out cannot fit. Via fylling og plettering er flathet kritisk. Ujevne overflater skaper tomrom under reflow.

2. Sjablongdesign

Sjablongdesign bestemmer volumet av loddepasta. For fine-pitch BGA assemblies, laser-cut and electro-polished stencils with aperture size compensation are required. For 0.4mm pitch BGAs, stencil thickness is typically 0.1mm. Aperture size and shape are adjusted to achieve the correct paste volume for each BGA ball size.

3. Plassering

BGA-komponenter plasseres ved hjelp av automatisert pick-and-place-utstyr med synjustering. Plasseringsnøyaktighet på +/- 0,03 mm sikrer at hver loddekule er på linje med den tilsvarende puten.

4. Reflow Lodding

The reflow profile is the most critical parameter in BGA assembly. Profilen består av fire trinn. Preheat uses a 1 to 3°C per second ramp rate, reducing temperature differential between BGA and PCB to prevent warpage. Soak holds at 150 to 200°C for 60 to 90 seconds, activating flux and removing oxides. Reflow reaches peak temperature of 235 to 245°C for lead-free SAC305, with time above liquidus of 60 to 90 seconds. Avkjøling bruker en kjølehastighet på 2 til 4 °C per sekund, og raffinerer kornstrukturen for forbedret utmattelseslevetid. Temperaturer under minimum forårsaker kalde fuger. Temperaturer over maksimum skader den interne strukturen til BGA-komponenten.

Fanway tekniske evner

High-density PCB Circuit Board Assembly med BGA-pakketjeneste fra Fanway inkluderer følgende tekniske funksjoner.

BGA Størrelsesområde: Montering av BGA-komponenter fra 1x1 mm til 50x50 mm, som dekker mikro-BGA-er for bærbare enheter og store FCBGA-er for høyytelsesprosessorer.

Tonehøydestørrelse: Minimum stigning på 0,4 mm med plasseringsnøyaktighet på +/- 0,03 mm. Avstander under 0,4 mm vurderes fra sak til sak.

Antall brettlag: Monteringsstøtte for brett fra 1 til 108 lag, som dekker enkle dobbeltsidige brett gjennom komplekse bakplan med høyt antall lag.

Bretttykkelse: Støtter platetykkelse fra 0,2 mm til 10,0 mm, og dekker fleksible kretser gjennom stive bakplan.

Passiv komponentstøtte: Setter sammen passive komponenter ned til 01005 og 0201 sammen med BGA-pakker på samme kort.

Lodde kuler: Støtter både blyholdige og blyfrie loddelegeringer.

Sertifiseringer: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Søknader

BGA PCB-montering er avgjørende for applikasjoner som krever høy I/O-tetthet, signalintegritet og termisk ytelse. High-density PCB Circuit Board Assembly med BGA-pakke betjener disse nøkkelsektorene.

AI og høyytelses databehandling: GPUer, AI-akseleratorer og serverprosessorer bruker store FCBGA-pakker med tusenvis av tilkoblinger.

Telekommunikasjon: 5G basebåndbrikker, nettverksprosessorer og svitsje-ASICer krever finpitch BGA for høyhastighets dataoverføring.

Medisinsk utstyr: Diagnostisk bildebehandlingsutstyr, pasientmonitorer og bærbare medisinske instrumenter bruker BGA for kompakt, pålitelig elektronikk.

Industriell kontroll: PLS-er, motordrev og automatiseringskontrollere bruker BGA for prosesserings- og kommunikasjonsfunksjoner.

Forbrukerelektronikk: Smarttelefoner, nettbrett og bærbare enheter bruker mikro-BGA for design med begrenset plass.

Hvorfor jobbe med Fanway for din BGA PCB-montering?

Presisjonsplasseringsutstyr

Plasseringsnøyaktighet på +/- 0,03 mm støtter finpitch BGA ned til 0,4 mm.

Kontrollert reflow-profilering

Multi-sone reflow-ovner muliggjør nøyaktige termiske profiler for forskjellige BGA-pakketyper og loddelegeringer.

Røntgen inspeksjon

2D- og 3D-røntgensystemer bekrefter felleskvaliteten for hver BGA på hvert bord.

BGA Rework and Reballing

Dedikerte omarbeidingsstasjoner med kontrollerte termiske profiler utfører BGA-fjerning, puterengjøring, reballing og erstatning til IPC-7711/7721-standarder.

Designstøtte

Konsultasjon for PCB-layout for BGA-rutingsoptimalisering, inkludert anbefalinger for paddesign og via-in-pad-strategier.

Komplett service

Fra optimalisering av PCB-layout gjennom komponentinnkjøp, montering, inspeksjon og omarbeiding, alt gjennom ett enkelt kontaktpunkt.

Sertifiseringer

ISO9001, ISO14001, ISO13485, RoHS, IPC, med monteringsprosesser i samsvar med IPC-A-610 og IPC-7095 standarder.

Tilpassede BGA-monteringstjenester

Fanway tilbyr skreddersydd High-Density PCB Circuit Board Assembly med BGA-pakketjenester skreddersydd til spesifikke design- og produksjonskrav.

DesignstøtteVårt ingeniørteam samarbeider med deg under PCB-layoutfasen for å optimalisere putedesign, via plassering og fan-out-ruting for BGA-pakker, noe som reduserer risikoen for monteringsproblemer før produksjonen starter.

KomponentkildeVi håndterer innkjøp av BGA-komponenter gjennom autoriserte forsyningskjeder, og sikrer autentisitet og sporbarhet. For komponenter med lange ledetider eller end-of-life status, gir vi alternative anbefalinger.

MonteringsalternativerTjenestene inkluderer montering av prototyper, volumproduksjon, omarbeiding, reballing og utskifting av komponenter. Vi tilpasser ditt prosjektstadium og tidsplankrav.

Tilpasset testingTestprotokoller er definert per prosjekt, ikke brukt jevnt. Vi skreddersyr inspeksjon og testing til den spesifikke BGA-pakketypen, kortets kompleksitet og applikasjonskrav.

Pakking og leveringPlatene rengjøres, belegges hvis spesifisert, pakkes i henhold til ESD-standarder og sendes med full sporbarhetsdokumentasjon til det angitte stedet.

FAQ

Spørsmål: Hva er minimum BGA-pitch Fanway kan sette sammen?
A: Fanway støtter BGA-montering ned til 0,4 mm stigning som standard. Avstander under 0,4 mm vurderes fra sak til sak.

Spørsmål: Tilbyr Fanway designstøtte for BGA-montering?
A: Ja. Fanway tilbyr konsultasjon om PCB-layout for BGA-rutingsoptimalisering, inkludert anbefalinger om putedesign, fylling via pute og vifte-ut-strategier.

Spørsmål: Hva er den typiske behandlingstiden for BGA-montering?
A: Prototype BGA-enheter sendes vanligvis innen 5 til 7 virkedager. Volumbestillinger er planlagt basert på komponenttilgjengelighet og bordkompleksitet. Fremskyndede tjenester er tilgjengelige.

Spørsmål: Kan Fanway omarbeide en BGA som har feilet?
A: Ja. Fanway gir BGA-fjerning, puterengjøring, reballing og utskifting ved hjelp av dedikerte omarbeidingsstasjoner med kontrollerte termiske profiler. Etterarbeid utføres i henhold til IPC-7711/7721-standarder.

Spørsmål: Hvilke BGA-pakketyper støtter Fanway?
A: Fanway støtter PBGA, CBGA, FCBGA, Micro BGA og LGA-pakker, samt µBGA, CTBGA, CABGA, CVBGA og VFBGA.
